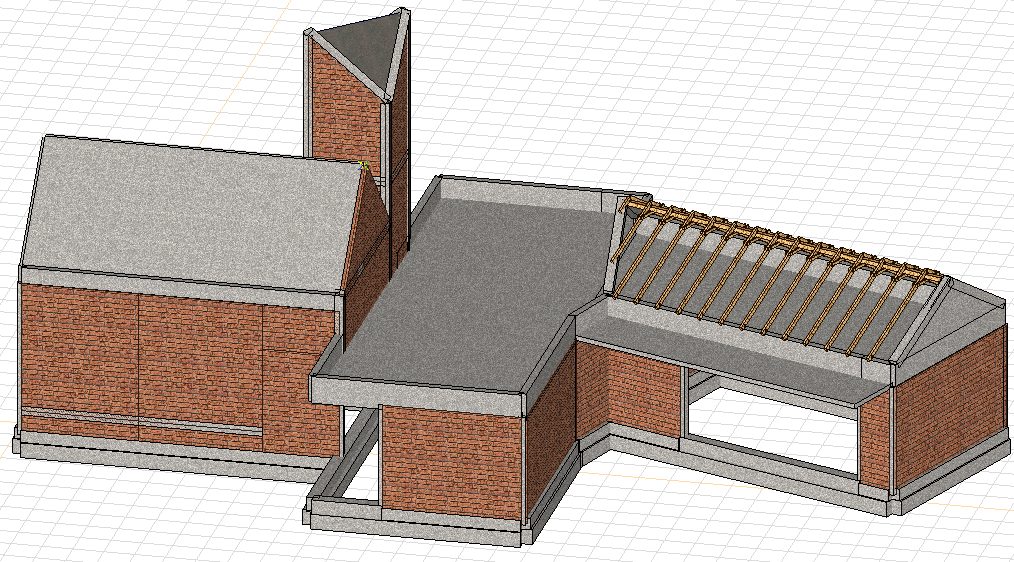

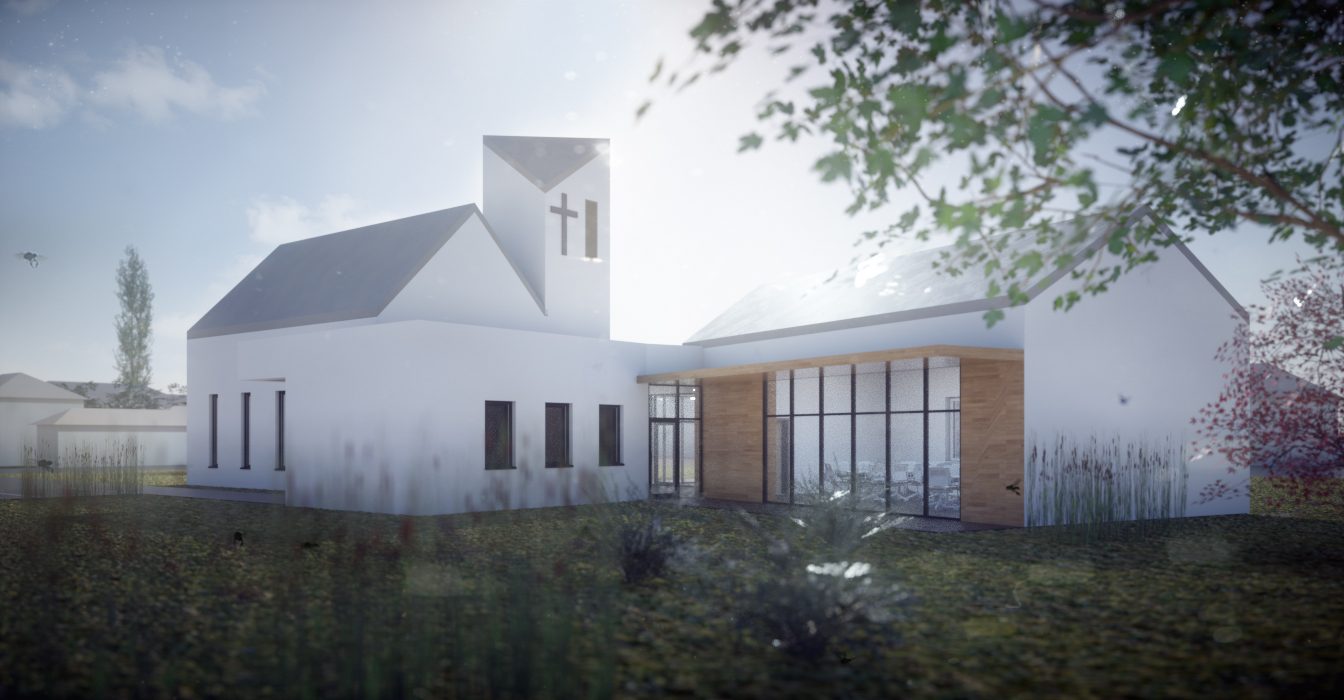

Az andornaktályai Szent András Római Katolikus kápolna és közösségi tér ifj. Kovács Zoltán DLA doktori disszertációjának mestermunkája. A kápolna statikai munkarészének elkészítésére 2019-ben kapta cégünk a megbízást. Az épületegyüttes két fő funkciója építészetileg is elkülönül, hűen tükrözve a terek eltérő rendeltetését. A kápolnát és a közösségi teret egy lapostetős fogadórész kapcsolja össze. A tervezés során kiemelt szempont volt a gazdaságos üzemeltetés és a hosszú távú fenntarthatóság. Az épület függőleges teherhordását a vázkerámia falazat és a függőleges koszorúként kialakított vasbeton pillérek biztosítják. A közösségi térben jelentős fesztávolságú konzolos kialakítású sarokgerendák és peremgerendák találhatók. Az épület kápolnájának tetőszerkezete vasbeton koporsófödémmel készült, a közösségi tér és az előtér monolit vasbeton síklemez födém alkalmazásával. A harangtorony tetején ferde koszorúk készülnek, melyek lezárják a harangtorony falainak tetejét. Ezeken a ferde síkokon beton koporsófödém alkalmazásával alakították ki a felső térelhatárolást.

Az átadás óta a közösségi terek számos eseménynek adtak otthont: katekéziseknek, kézműves foglalkozásoknak, gyermekekkel közös tornaóráknak, adventi koncerteknek, rajz- és alkotópályázatok kiállításainak és díjátadó ünnepségeinek. Emellett az épület helyszínéül szolgál istentiszteleteknek, szentmiséknek, házasságkötéseknek és halotti toroknak is.

A statikai méretezést és szerkezeti vizsgálatokat az AxisVM tervezőszoftver segítségével végeztük.

Az épület háromdimenziós szerkezeti modellje és a kivitelezési statikai tervek a Tekla Structures program alkalmazásával készültek.

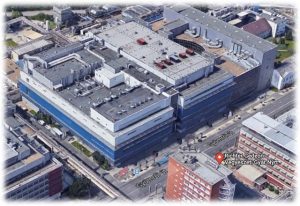

Richter Gedeon Nyrt. Gyömrői úti telephelyén található IX. számú épület tervezett korszerűsítése kapcsán először a szerkezet épületdiagnosztikai vizsgálatát végeztük el, majd megbízást kaptunk az átépítéshez szükséges statikai tervdokumentáció elkészítésére, valamint a helyszíni kivitelezéstámogató feladatok elvégzésére. Az épület esetében rendelkezésünkre állt a korabeli tervdokumentáció, ami jó alapul szolgált a szerkezet vizsgálata és az áttervezés során is.

Az épületet 1962-ben tervezték, jelenleg öt szinttel rendelkezik (pinceszint, földszint és három emelet).

Munkánk során elsősorban a falak, pillérek, boltozatok, gerendák és födémek statikai vizsgálatát végeztük el az alábbi szempontok szerint:

- épület tartószerkezeti rendszerének meghatározása,

- a jellemző tartószerkezeti elemek anyagának, keresztmetszeti kialakításának vizsgálata, előregyártott termékek gyártmányának és a beépítés módjának meghatározása,

- az épület előregyártott, monolit vasbeton, esetleg bauxitbeton szerkezeteinek szilárdságbecslő Schmidt‐kalapácsos anyagvizsgálata, valamint a karbonátosodás mértékének meghatározása,

- az épület tömör tégla tartó falazatainak Schmidt‐kalapácsos és penetrométeres szilárdságbecslő anyagvizsgálata,

-épület tartószerkezeti eredetű károsodásainak dokumentálása, valamint a kiváltó okok és összefüggések vizsgálata,

-az épület tartószerkezetén szükséges beavatkozások és a beavatkozásokhoz alkalmazható technológiák meghatározása.

A feladatban rejlő legnagyobb kihívást az épület teljes merevítőrendszerének újratervezése jelentette, hogy a homlokzat a korszerű igényekhez igazodva megnyílhasson és kialakítható legyen egy természetes fénnyel átjárt élhető irodai környezet a korábbi öltözők helyén.

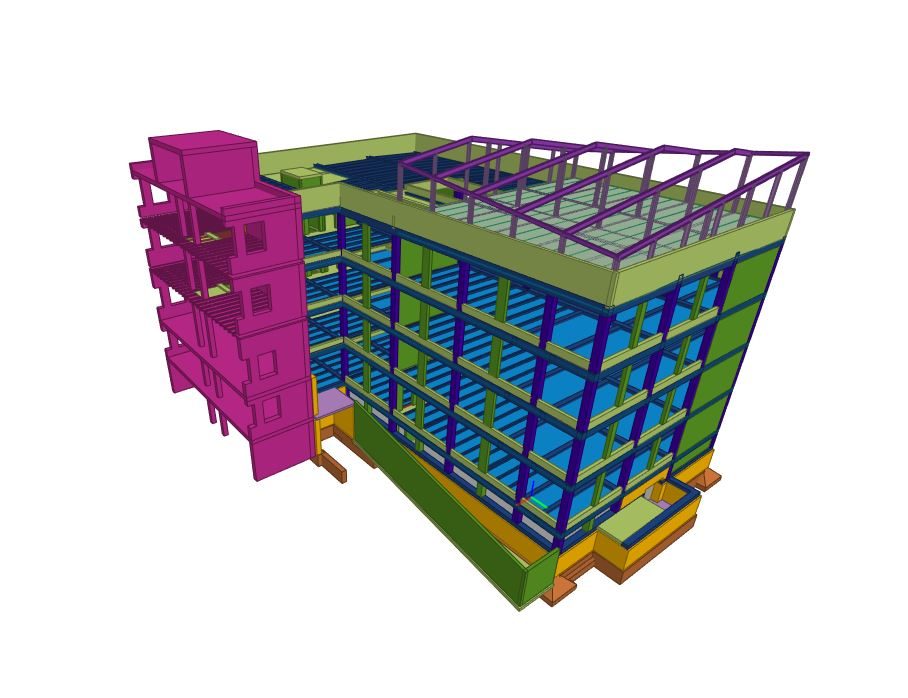

A korabeli vasalási tervek és a szakvélemény adati alapján AxisVM tervező szoftverrel végeztük az épület statikai modellezését, mely során az alábbi szerkezeteket vizsgáltuk a tervezett átalakítások ismeretében, az EUROCODE szabványsorozat előírásainak megfelelően:

-épület globális merevségének vizsgálata - meglévő és új merevítőfalak elrendezésének elemzése,

-meglévő és új födémek ellenőrzése a tervezett rétegrendek és használati funkciók függvényében,

-meglévő monolit födémgerendák megfelelőségének ellenőrzése,

-új monolit liftakna és gépészeti akna méretezése,

-új födémáttörések kialakításának tervezése,

-meglévő födémáttörések megszüntetésének, lefedésének tervezése,

-új liftek tervezése,

-meglévő monolit födémgerendák megfelelőségének ellenőrzése,

-meglévő vasbeton pillérek megfelelőségének ellenőrzése.

Az épület háromdimenziós modellezése és a statikai tervek előállítása Tekla Structures programmal készült.

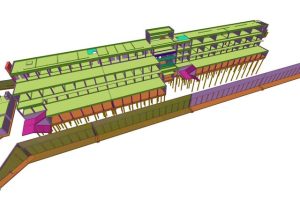

Balatonfőkajáron a Balaton Park Circuit autó és motorsport versenypálya közvetlen közelében a Balaton Park Hotel kiviteli statikai tartószerkezeti tervezését és a kivitelezést támogató műszaki felügyeletet cégünk látta el. A feladat komplexitását egyrészt a szintenként eltérő alaprajzi kialakítás adta, másrészt az, hogy az épület egy ~6m-es mesterséges töltés tetején került megépítésre. Mivel a töltés eredetileg zajvédelmi céllak készült - azaz teherbírása igen csekély -, így a felszerkezetet és a teherviselő talajréteg kapcsolatát CFA cölöpcsoportok segítségével lehetett biztosítani.

A szállodához kapcsolódóan a projekt keretein belül terveztünk transzformátorállomást, támfalrendszereket, kültéri "lebegő" lépcsőket, szabadonálló liftaknákat, tereplépcsőket, medencéket, valamint a közlekedési és közmű infrastruktúra megvalósításához szükséges műtárgyakat.

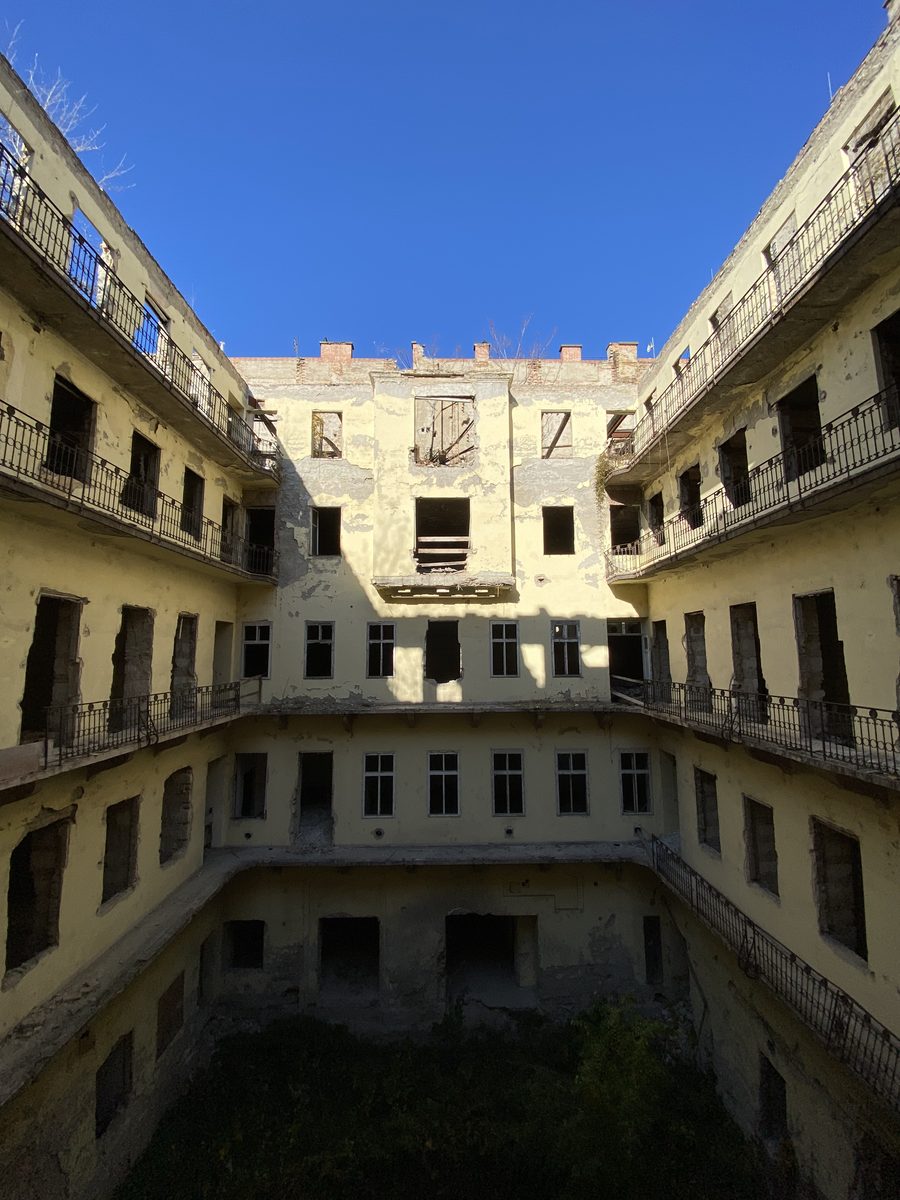

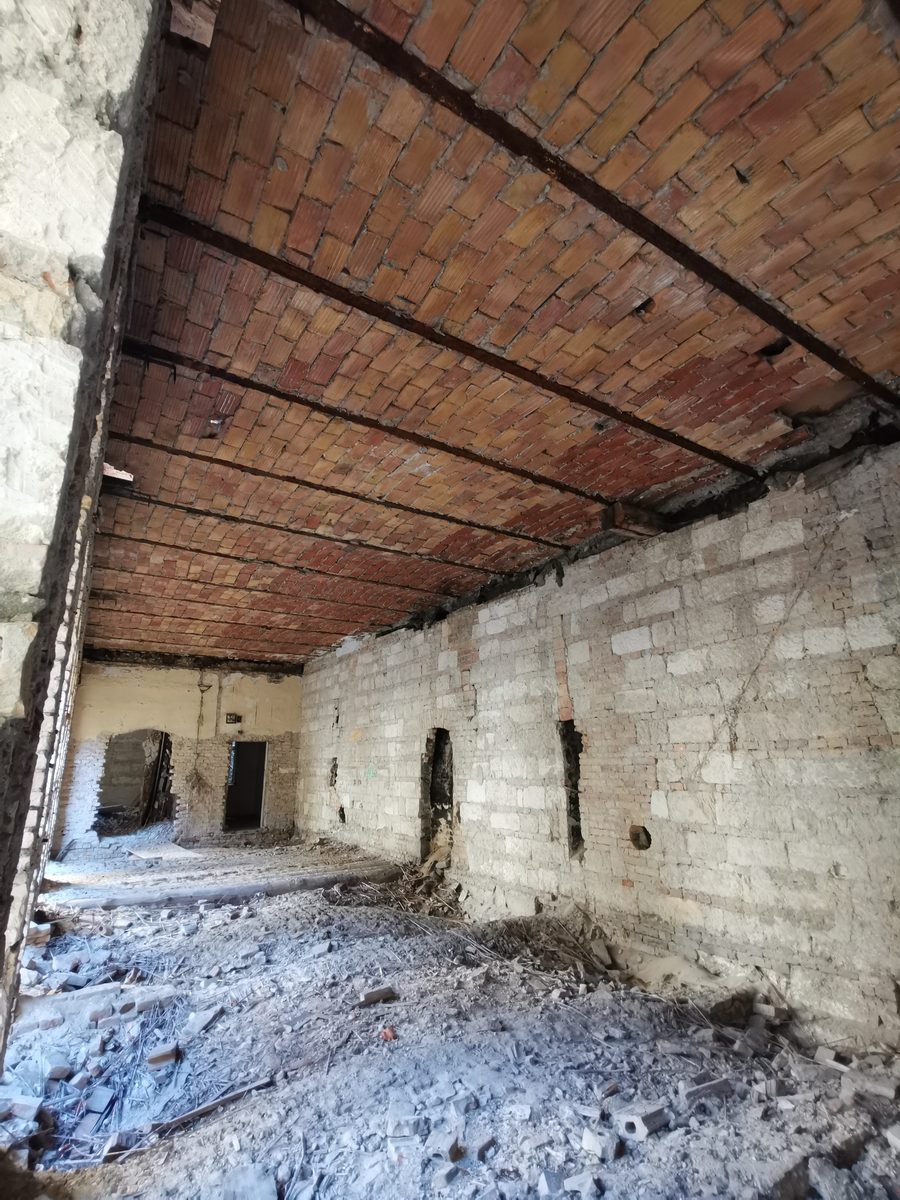

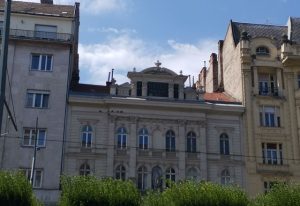

A vizsgált épület egy Budapest belvárosában, a Parlament közelében elhelyezkedő, többszintes, zártsorú beépítésű, a korabeli tervek alapján az 1800-as évek végén épült lakóépület, mely jelenlegi formáját-úgy mint az ilyen korú épületek többsége- többszöri átépítés után érte el.

A tárgyi ingatlan leromlott műszaki állapotára való tekintettel, részletes statikai szakvélemény elkészítése vált szükségessé.

Az 1960-as években az épület udvarán az "épület alatt elhelyezkedő" légvédelmi óvóhely lejáratának építési munkálatai folytak, melynek keretein belül zajlott az épület egyik átépítése is. Az épület jelenleg nincs használatban. A 2000-es években tervezett komplex átalakítást 2009-ben kezdék meg a bontási munkákkal, amit hamar félbe is szakítottak és máig nem fejeztek be, ami döntő szerepet játszott az épület veszélyes állapotának kialakulásában. Az egykori tetőszerkezetet elbontották, az ablakok jelentős részét eltávolították, a belső vakolatok egy részét leverték, majd az épületet ebben az állapotban hagyták, védtelenül és folyamatosan kitéve a környezeti hatásoknak.

Az épület zárófödémén dús növényzet telepedett meg, nem ritkán több méteres fák képében.

Munkánk során elsősorban a falak, pillérek, boltozatok, gerendák és födémek statikai vizsgálatát végeztük el az alábbi szempontok szerint:

- épület tartószerkezeti rendszerének meghatározása,

- a jellemző tartószerkezeti elemek anyagának, keresztmetszeti kialakításának vizsgálata, előregyártott termékek gyártmányának és a beépítés módjának meghatározása,

- az épület előregyártott, monolit vasbeton, esetleg bauxitbeton szerkezeteinek szilárdságbecslő Schmidt‐kalapácsos anyagvizsgálata, valamint a karbonátosodás mértékének meghatározása,

- az épület tömör tégla tartófalazatainak Schmidt‐kalapácsos és penetrométeres szilárdságbecslő anyagvizsgálata,

-épület tartószerkezeti eredetű károsodásainak dokumentálása, valamint a kiváltó okok és összefüggések vizsgálata,

-az épület tartószerkezetén szükséges beavatkozások és a beavatkozásokhoz alkalmazható technológiák meghatározása.

Vizsgálalataink alapján meghatároztuk az állagmegóváshoz szükséges azonnali és középtávú lépéseket, valamint közreműködünk a haszosítási tervek előkészítésében is.

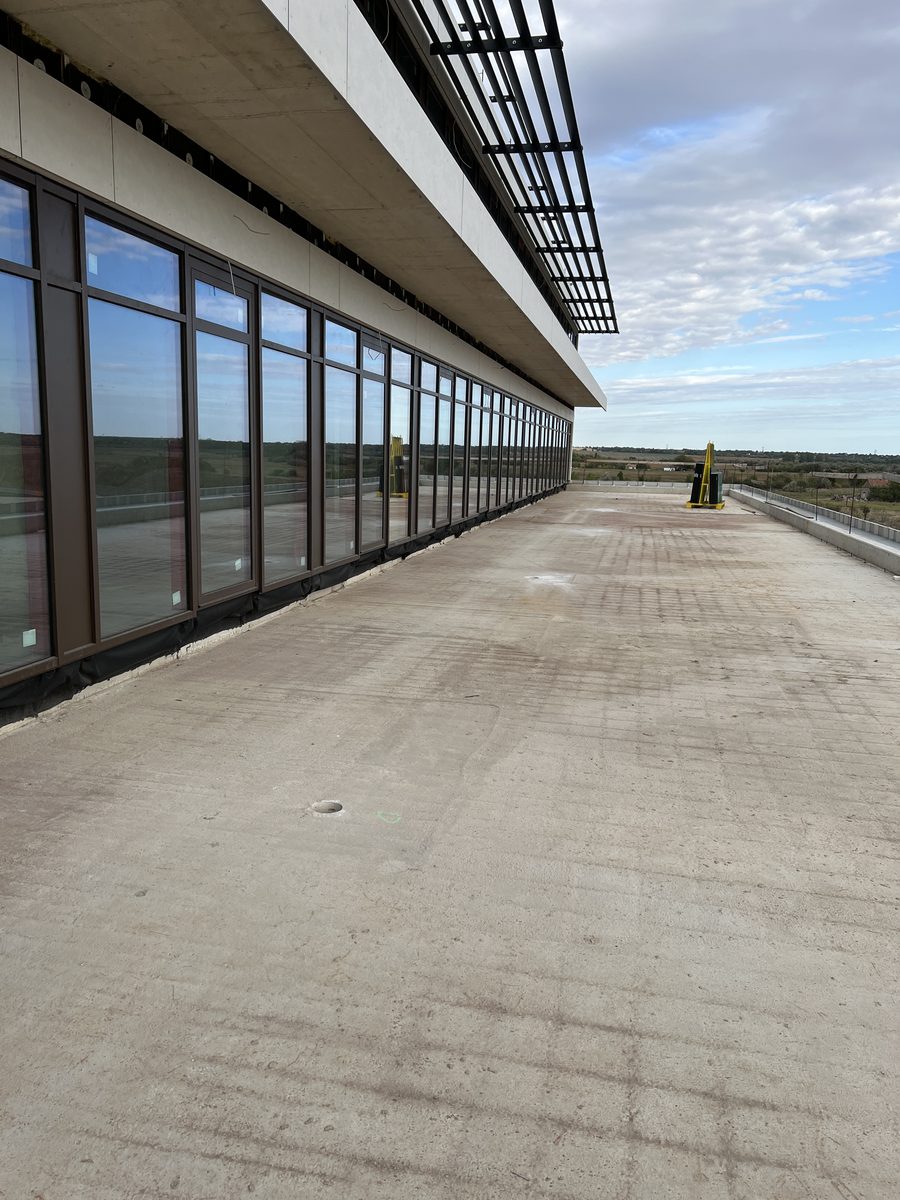

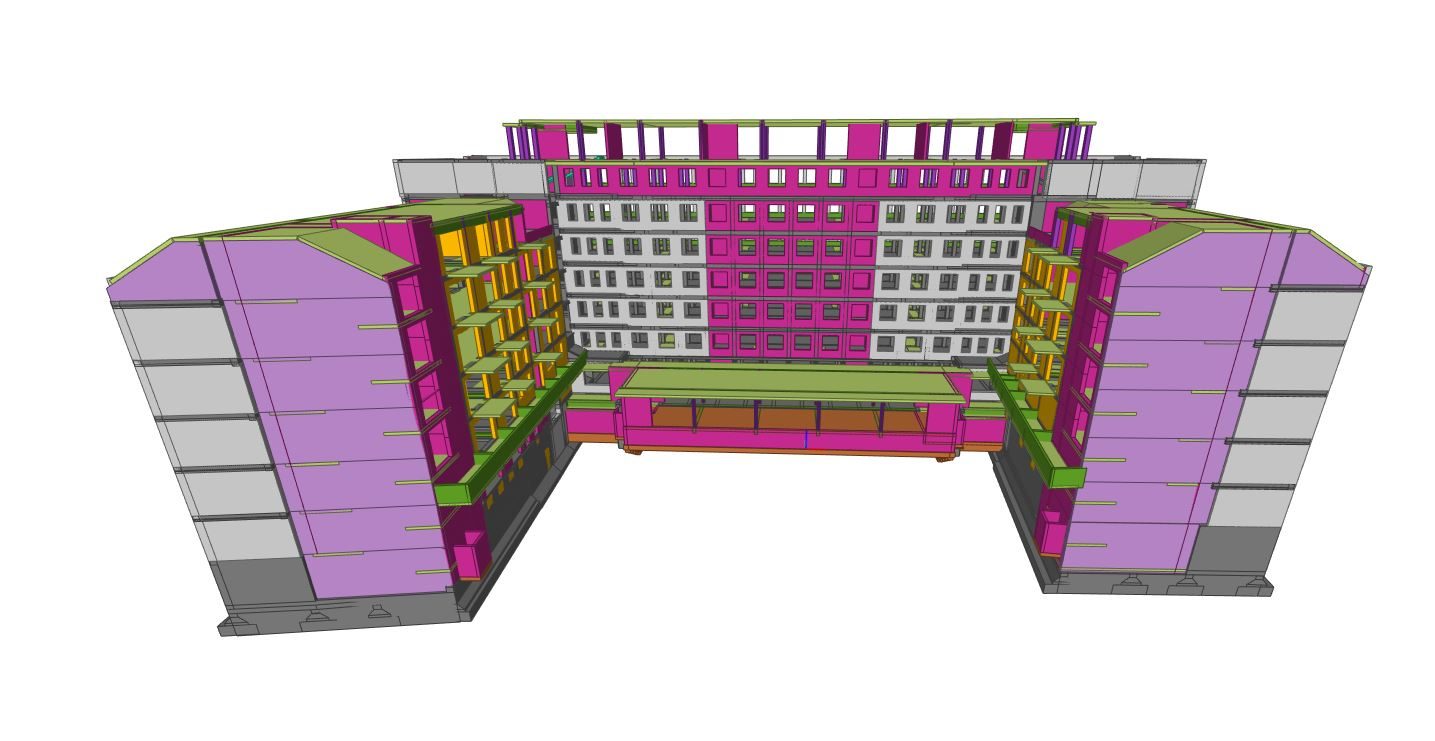

A Balatonfőkajár szomszédságában lévő Balaton Park Circuit autó- és motorversenypálya távlati fejlesztési elképzeléseihez kapcsolódóan cégünk készítette el a versenypályára érkező, vendégeket kiszolgáló szállodakomplexum engedélyezési és kiviteli terveit.

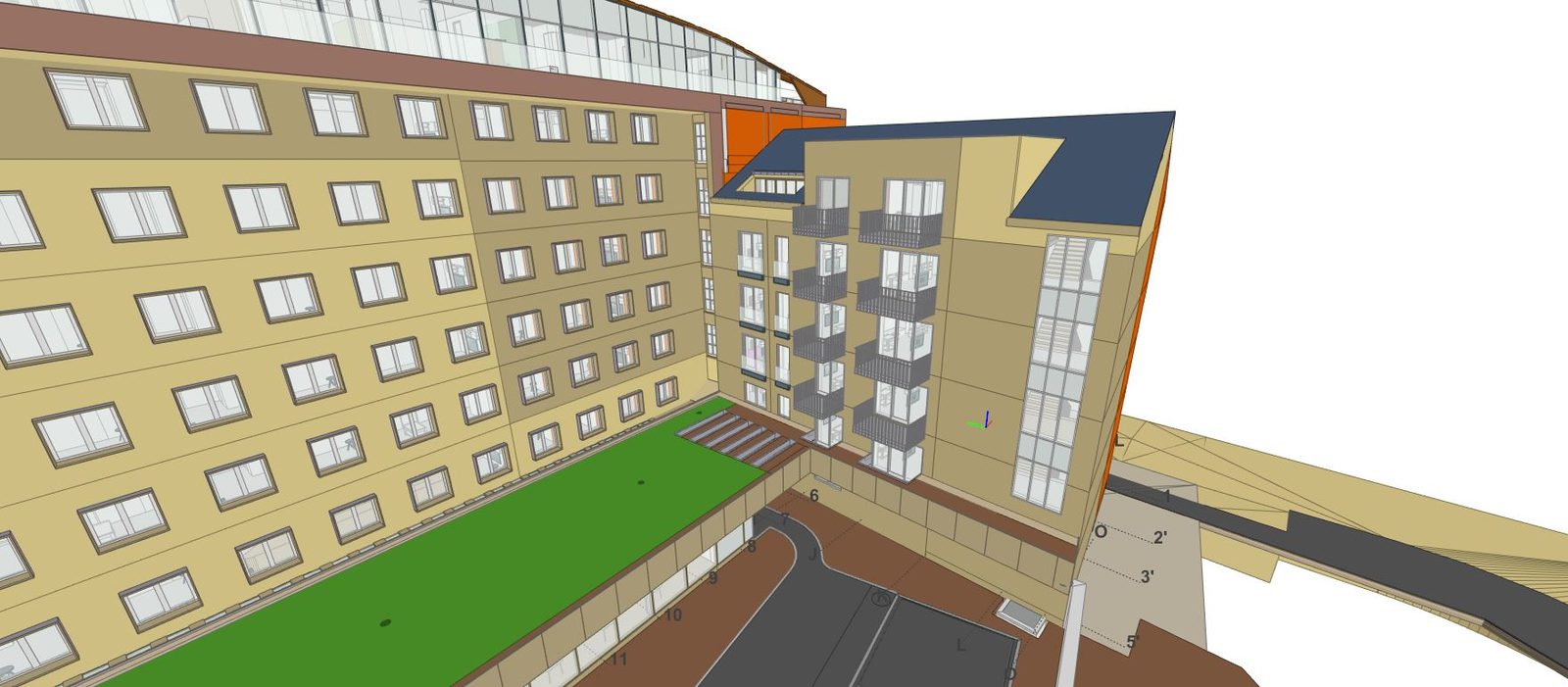

A projekt keretein belül a hét darab önállóan is működőképes, összesen több mint 2 400 szobás szállodán felül a tervek tartalmaznak egy 250 beállós különálló mélygarázst, három kisebb konferencia termet és három wellness részleget.

A szállodaépületek mindegyike két szint mélygarázst és üzemi funkciókat befogadó térszín alatti kialakítással került tervezésre, reprezentatív földszinti kialakítással, aulával és 3-5 emelet "szobaszinttel".

Az ambíciózus beruházáshoz kapcsolódóan ~40 000 négyzetméteres konferencia központ engedélyezési tervei is elékészültek, valamint hasoló volumenű szórakoztató és kereskedelmi terület kialakítása is szerepel a távlati célok közt.

A projekt zöldmezős jellege ellenére a különleges építészeti megoldások tartószerkezeti megvalósítása számos szakmai kihívást jelentett és jelent napjainkban is, ezáltal folyamatosan hozzájárul szakmai fejlődésünkhöz.

A statikai méretezést és szerkezeti vizsgálatokat az AxisVM tervezőszoftver segítségével végeztük.

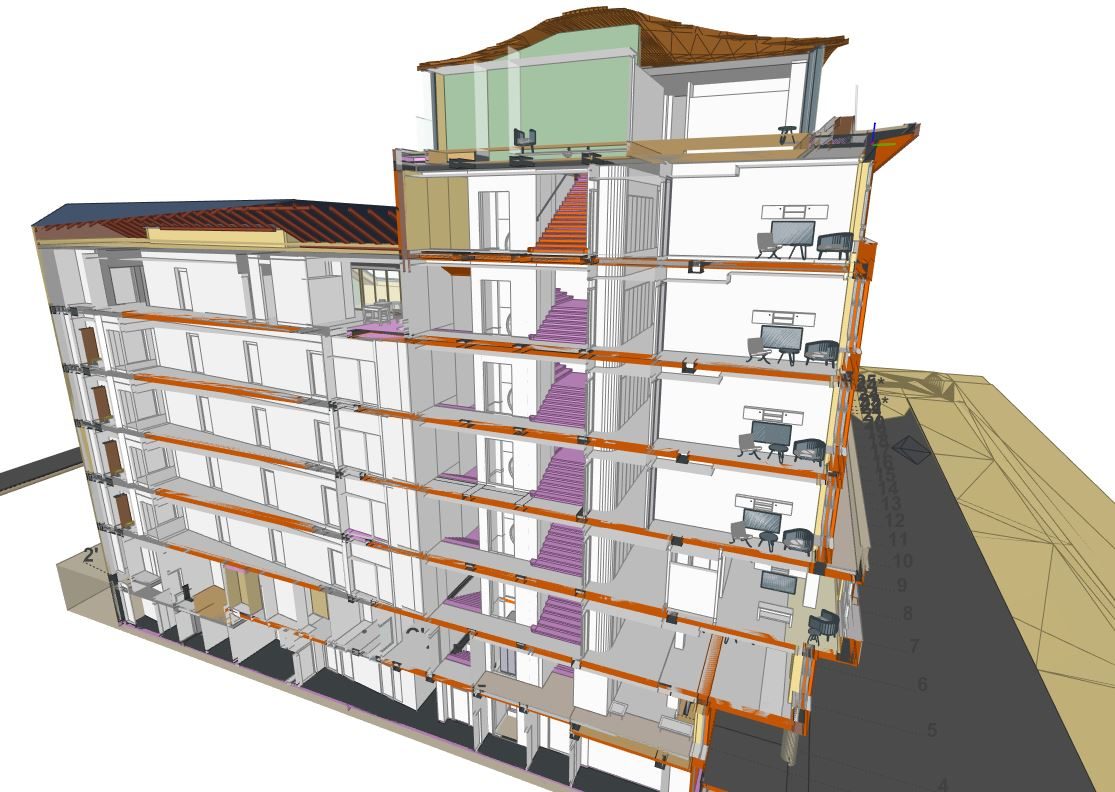

Az épület háromdimenziós szerkezeti modelljének elkészítése és a statikai tervek előállítása Tekla Structures szoftver alkalmazásával történt.

Az épület Budapest VI. kerületében elhelyezkedő, 1897-ben épült, pince-, földszint- és háromemeletes kialakítású bérház, amelynek földszintjén üzlethelyiségek találhatók. Az épület pinceszintjét és földszintjét részben átépítették és ráépítettek két szintet. A szerkezetkész állapot után a kivitelezés egy időre leállt, majd 2022-ben egy kivitelezőváltás után a kivitelezési munkálatok folytatódtak. Az épületben több helyen repedések jelentek meg, majd 2023-ban egy statikus veszélyesnek minősítette az épületet és azonnal elrendelte a kritikus tartószerkezeteknél az épület ideiglenes alátámasztását. A kivitelezés során az épület többi szintjén laktak és az üzlethelyiségeket is használták.

A kivitelező ekkor keresett meg minket és bízott meg a ráépített két szint kivételével a teljes épület diagnosztikájával és a szükséges megerősítések megtervezésével.

Feladatunk először a teljes épület roncsolásmentes diagnosztikájának elvégzése volt, mely során az eredeti épületrész minden lakásában, üzletében és közös terében feltérképeztük, dokumentáltuk és megvizsgáltuk a károsodásokat. A falazatokon több helyen Schmidt-kalapácsos és penetrométeres vizsgálatot végeztünk a falazatok szilárdságának és teherbírásának megállapításához.

A következő lépés a teljes épület igénybevételének és teherbírásának vizsgálata volt az eredeti, jelenlegi és a tervezett végleges állapotára a hatályos EUROCODE szabványok és a mérnöki kamara TSZ-01-2013 műszaki szabályzat alapján. A vizsgálatot az épület bemodellezésével AxisVM végeselemes szoftverben végeztük el. A vizsgálat alapján meghatároztuk a kritikus tartószerkezeteket és a szükséges beavatkozásokat.

A fentiek után megterveztük az épület megerősítését, mely során több helyre acélszerkezetű megerősítések, falvarrások és speciális szálerősítésű vakolat került betervezésre. A pincében egy szakaszon az alapozást mikrocölöpökkel kellett megerősíteni, aminek a tervezését a GeoExpert Kft.-vel és a HBM Kft.-vel közösen végeztük. Az épület háromdimenziós szerkezeti modellje és az új tartószerkezetek kiviteli tervei a Tekla Structures program alkalmazásával készültek.

Az épületdiagnosztikai vizsgálatok, továbbá a tartószerkezeti megerősítések tervezése és kivitelezése során napi szinten kapcsolatban voltunk a generálkivitelezővel és heti többször helyszíni tervezői művezetés biztosításával támogattuk a kivitelezést. A munkavégzés fokozott szervezést és körültekintést igényelt, mivel a vizsgálatokat és kivitelezési feladatokat több lakásban és üzlethelyiségben, számos esetben azok folyamatos használata mellett kellett elvégezni, biztosítva a lakók életvitelének és üzemeltetők mindennapi működésének zavartalanságát.

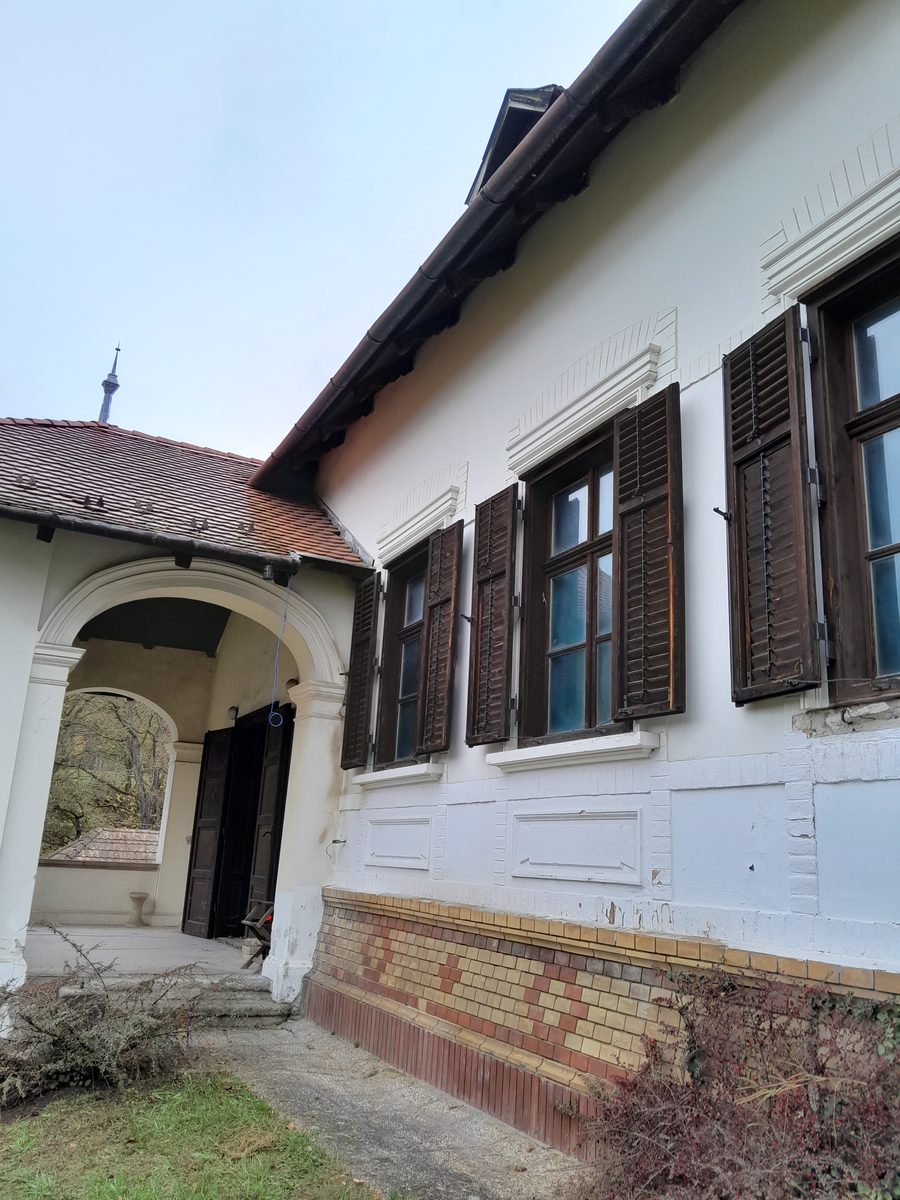

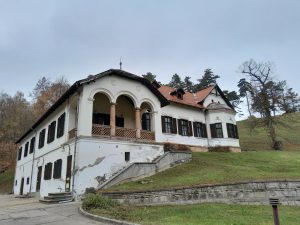

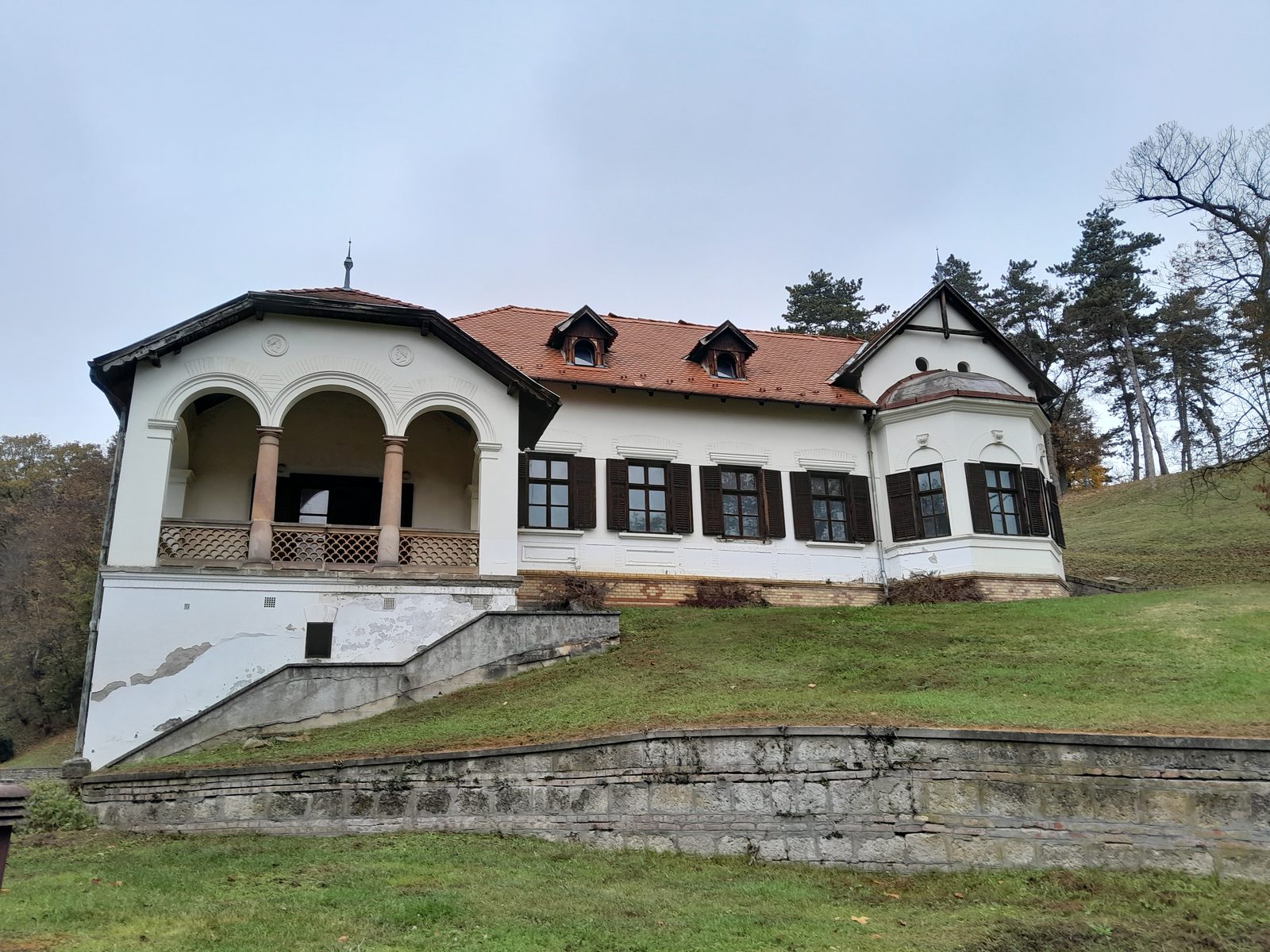

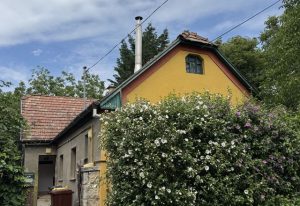

A tárgyi épület Tahitótfalu belterületének határán, az erdő szélén, ritkán beépített környezetben, lejtős területen helyezkedik el. A Pollack Mihály présházaként ismert villaépület és ahhoz tartozó melléképületeinek pontos építési ideje nem ismert, azonban Pollack Mihály tulajdonába az 1800-as évek elején került és jelenlegi külső megjelenését az ő életében nyerte el. A jelenleg üresen álló épület hasznosítását tervezik, ennek kapcsán végeztük el a villa épületdiagynosztikai vizsgálatát a koncepciótervhez, majd megbízást kaptunk az átépítéshez szükséges teljes statikai tervdokumentáció elkészítésésére.

Az épület számos építészeti és szerkezeti átalakításon esett át. Az ilyen korú épületek vizsgálatánál különös figyelmet kell fordítani az építés időbeli sorrendjének beazonosítására, az alkalmazott anyagok és építési megoldások megismerésére, illetve az esetleges lokális átépítések és rejtett szerkezeti hibák felderítésére.

Munkánk során elsősorban a falak, pillérek, boltozatok, gerendák és födémek statikai vizsgálatát végeztük el az alábbi szempontok szerint:

- épület tartószerkezeti rendszerének meghatározása,

- a jellemző tartószerkezeti elemek anyagának, keresztmetszeti kialakításának vizsgálata, előregyártott termékek gyártmányának és a beépítés módjának meghatározása,

- az épület előregyártott, monolit vasbeton, esetleg bauxitbeton szerkezeteinek szilárdságbecslő Schmidt‐kalapácsos anyagvizsgálata, valamint a karbonátosodás

mértékének meghatározása,

- az épület tömör tégla tartófalazatainak Schmidt‐kalapácsos és penetrométeres szilárdságbecslő anyagvizsgálata,

-épület tartószerkezeti eredetű károsodásainak dokumentálása, valamint a kiváltó okok és összefüggések vizsgálata,

-az épület tartószerkezetén szükséges beavatkozások és a beavatkozásokhoz alkalmazható technológiák meghatározása.

A tárgyi épület az újonnani hasznosítás miatt jelentős átépítésen esik át, mely magával vonzza a meglévő épületszerkezetek állagmegóvásához kapcsolódó, illetve az építészeti átalakításhoz kapcsolódó statikai tervezési feladatokat, valamint új szerkezetek tervezését, melyek a meglévő szerkezettől esetenként különálló, esetenként pedig azokhoz kapcsolódó, azok kibővítését szolgáló szerkezetek. Az efajta épületek esetében a megerősítendő szerkezeteket nem szabad egyedileg megoldandó problémákként kezelni, hanem rendszerszintű beavatkozásokat kell alkalmazni, melyek akár több probléma megoldását és megelőzését is egyszerre biztosítják. A projekt komplexitása, úgy mint nagyfokú bővítése, a lejtős telek, a jelentős földmunkaigény, az épületekhez kapcsolódó egyéb szerkezetek (támfal, medence, lépcsőszerzetek) tervezése a különböző szakágak folytonos kooperációját indokolta a teljes tervezési folyamat során.

Az épület tartószerkezetéről egy térbeli végeselemes modell készült AxisVM szoftverben, melyben modellezésre kerültek a meglévő megmaradó tartószerkezetek is. Az épület háromdimenziós modellezése és a statikai tervek előállítása Tekla Structures programmal készült.

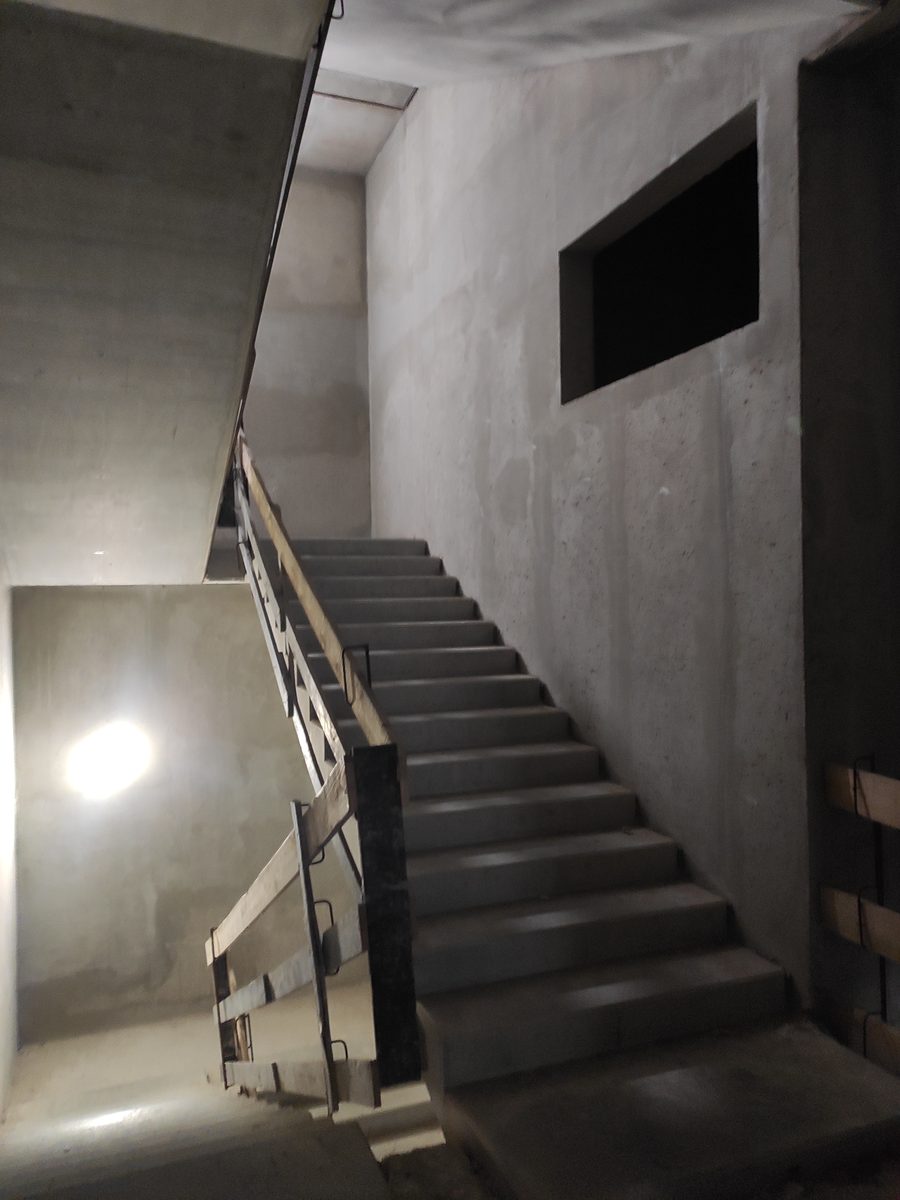

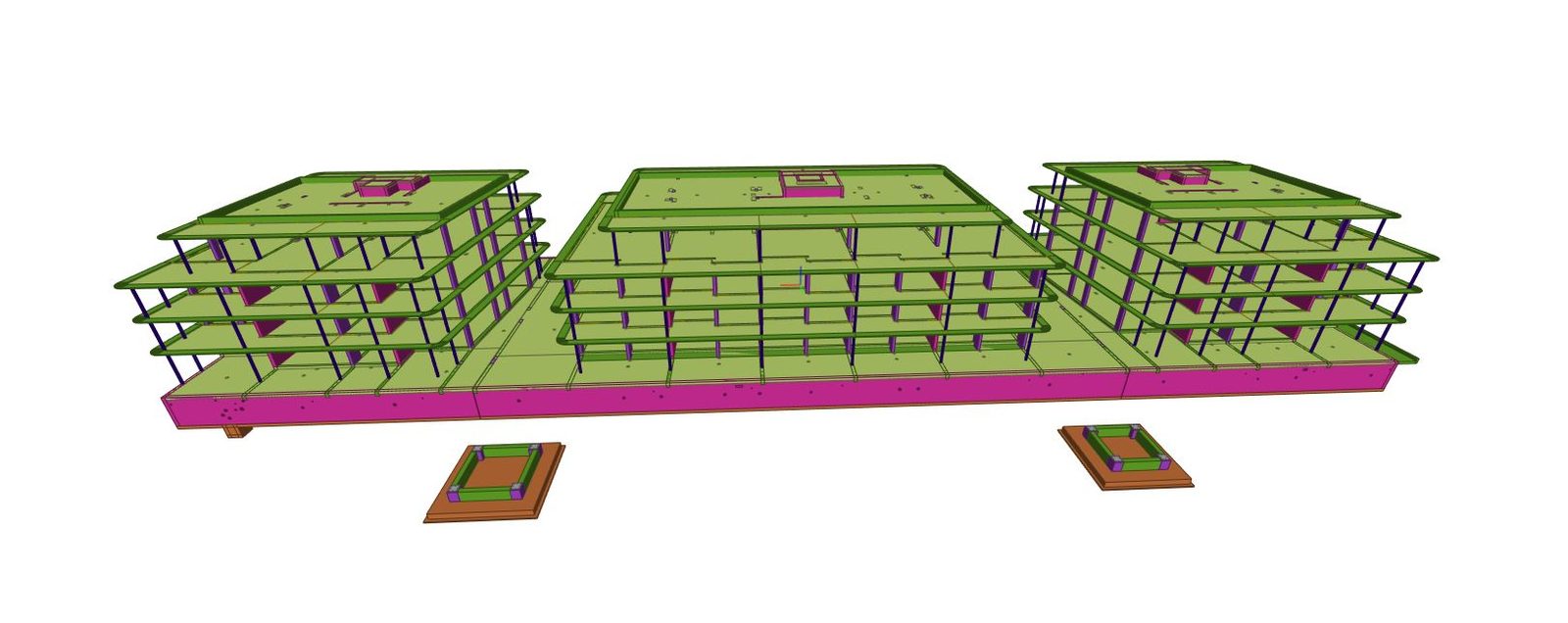

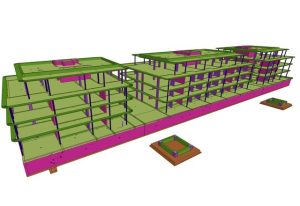

A projekt keretében egy 73 lakásos társasház tartószerkezeti rendszerének újratervezését végeztük el Balatonföldváron. A beruházó célja egy költség és kivitelezési idő szempontjából hatékonyabb tartószerkezeti és épületszerkezeti koncepció kialakítása volt. A tervezett épületegyüttes egy pinceszintből, földszintből és három emeletből áll, a pinceszinten mélygarázs kap helyet, míg a zárófödém extenzív zöldtetőként készül, több tetőterasszal kiegészítve. Az épület szerkezetileg három, egymástól dilatációkkal függetlenített egységből áll. A tervezés során kiemelt figyelmet fordítottunk az alapozási rendszer és a teljes teherhordó váz optimalizálása, különös tekintettel az épületszerkezeti részletmegoldások egyszerűbbé, költséghatékonyabbá tételére. A geotechnikai vizsgálatok eredményeire támaszkodva az épület alapozása monolit vasbeton lemezalappal került kialakításra. Az épület monolit vasbeton pillérvázas rendszerű, merevítő falakkal erősítve. A szerkezet kialakításánál külön figyelmet fordítottunk a nagy fesztávok gazdaságos áthidalására így a zárófödém és az emeltközi födémek egyaránt alulbordákkal gyámolított síklemez monolit vasbeton szerkezetként kerültek kialakításra. Az erkélylemezek korszerű hőhídmegszakító elemek alkalmazásával készültek, a külső szél közelében acél oszlopsorral gyámolítva, míg a lépcsőszerkezetek hanglágy kapcsolatokkal csatlakoznak a főtartószerkezethez a lakókomfort növelése érdekében. Az épület áttervezését követően felmerült az igény a létesítendő toronydaruk alapozásának megtervezése. A toronydaruk típusának és az előirányzott elhelyezésének tudatában megterveztük a két darab toronydaru vasbeton alapozási rendszerét. A cél itt is, mint a főépület esetében gazdaságos szerkezet megtervezése volt, ennek okán határoztunk egy filigrán, szerkezetét tekintve komplexebb megoldás mellett, melyet lemezalap, pillérek és gerendák alkotnak, tömörített földfeltöltéssel.

Az épület tartószerkezetéről dilatációk szerint szétválasztva térbeli végeselemes modellek készültek AxisVM szoftverben. Az épület háromdimenziós modellezése és a statikai tervek előállítása Tekla Structures programmal készült.

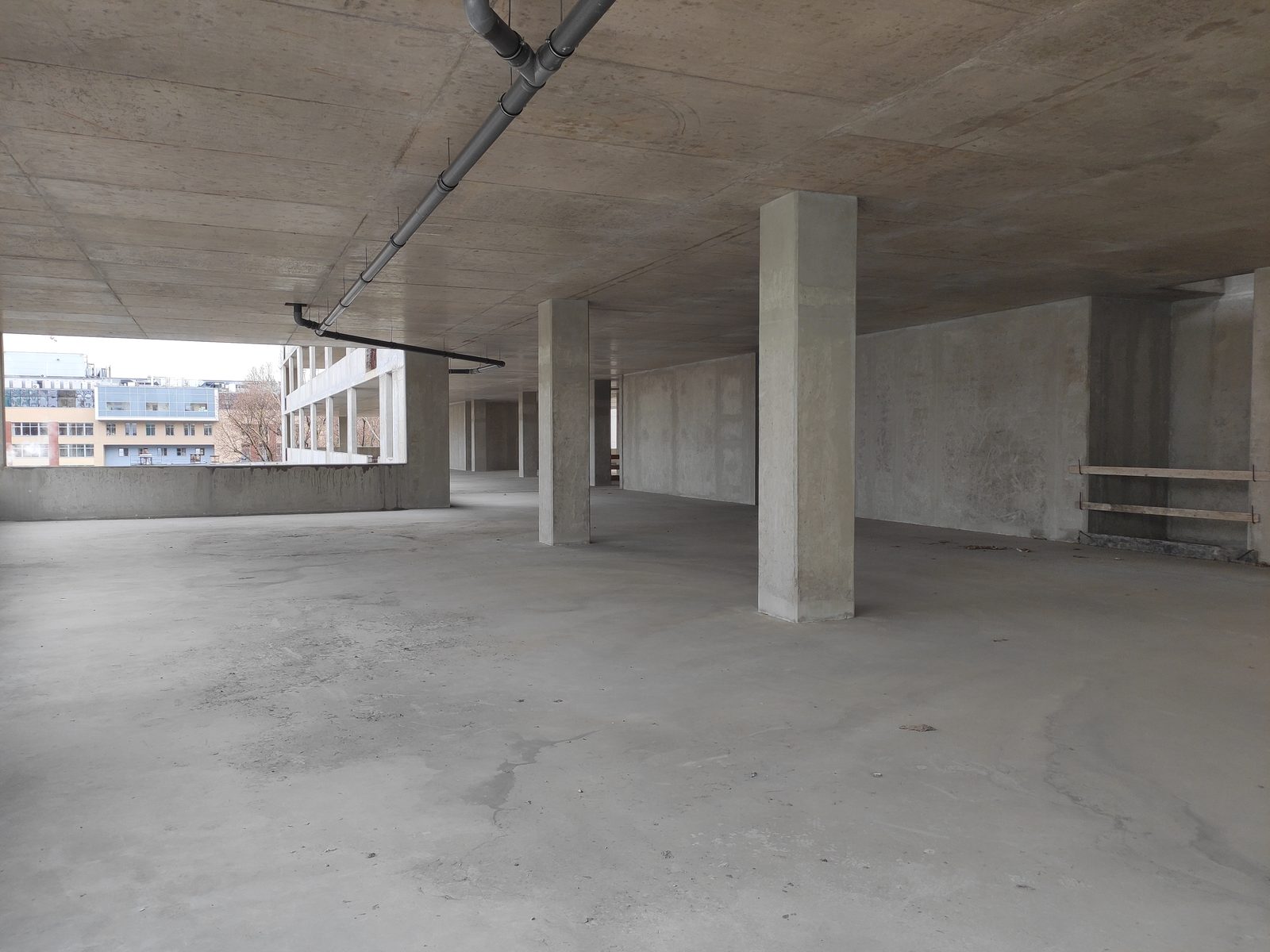

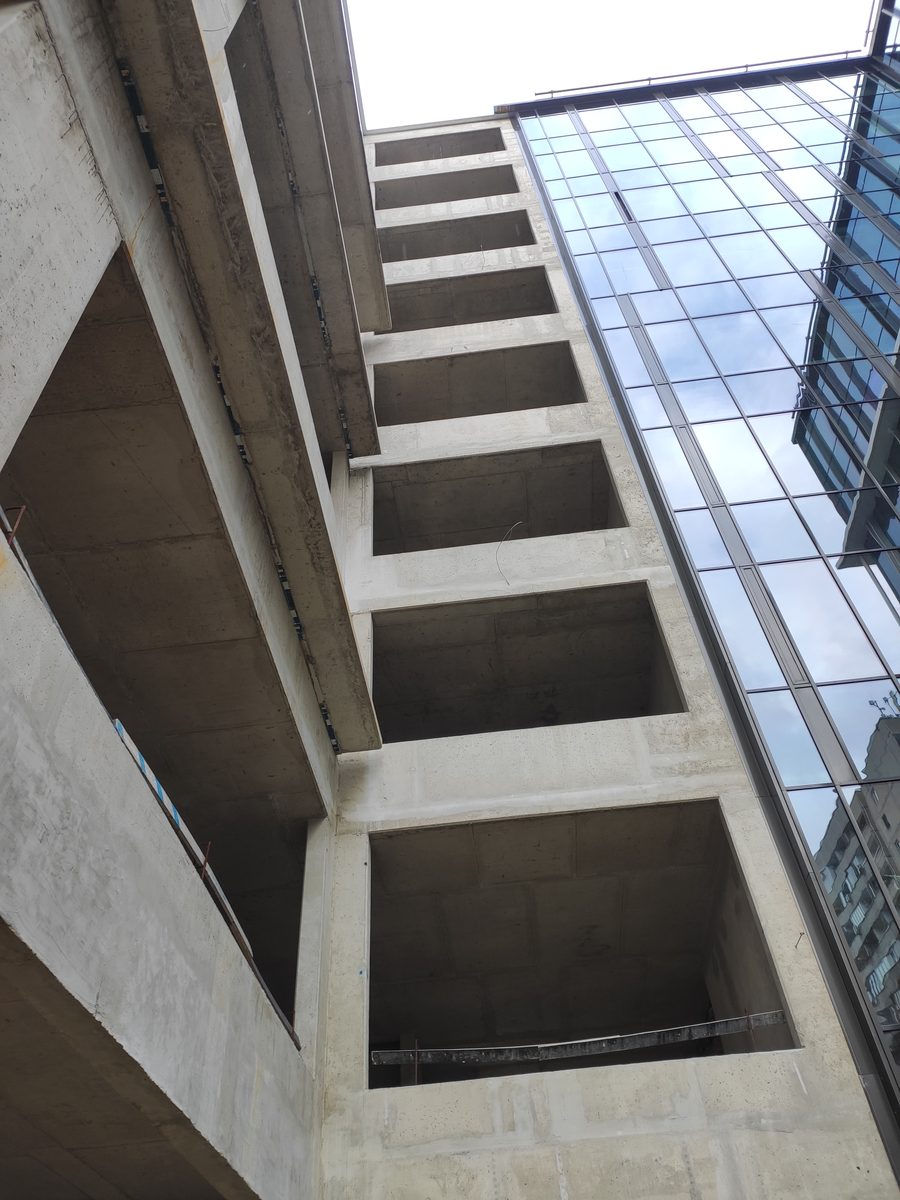

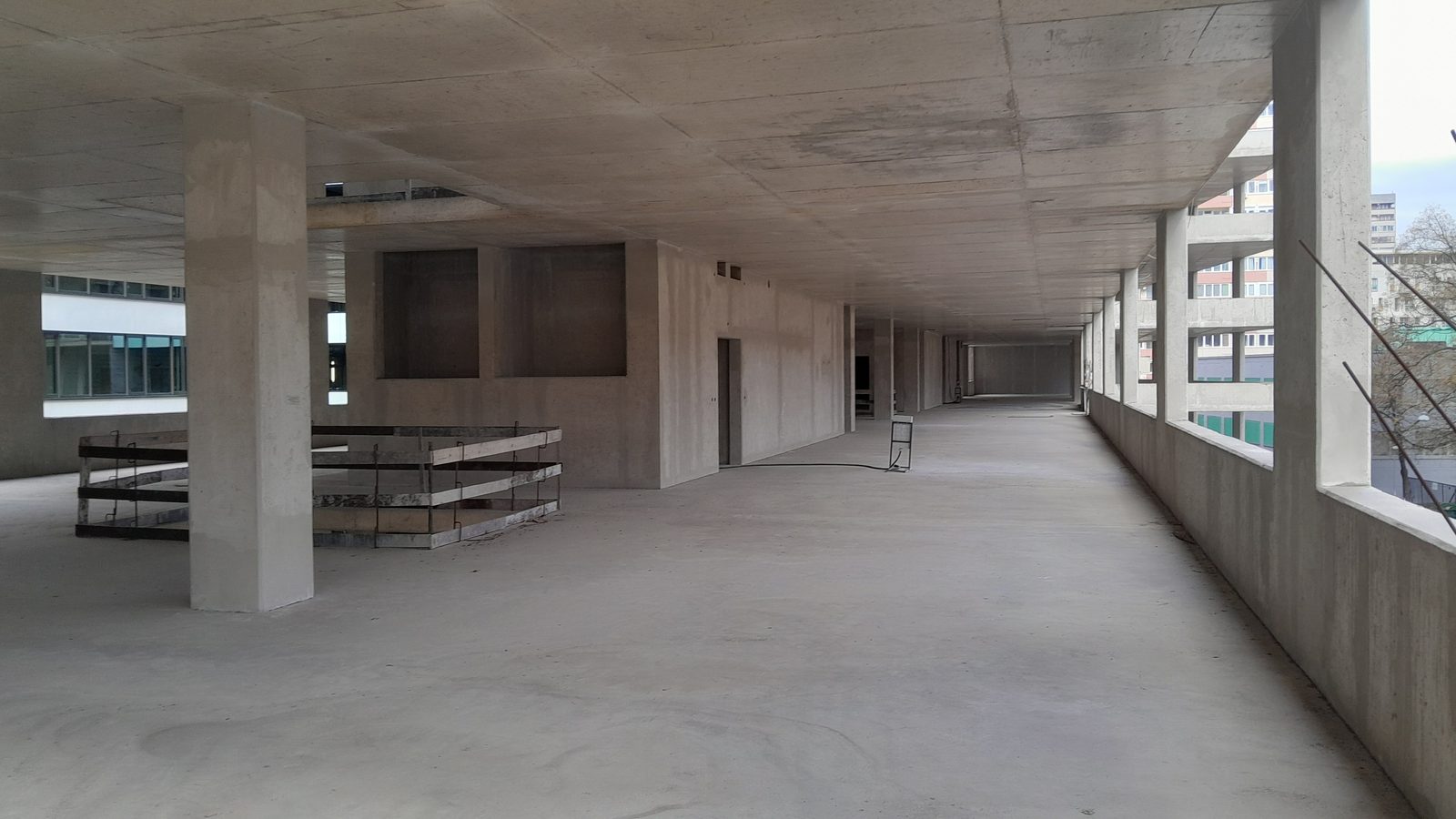

Az épület a rendelkezésre álló tervek alapján 2021 és 2023 között épült. Az épület az eredeti tervezési koncepció szerint irodaház funkció ellátására készült, azonban a kivitelezési munkák leállását követően több éve szerkezetkész állapotban áll. Az épület kialakítása háromszintes mélygarázsból, földszintből, nyolc emeletből, valamint a tetőszinten elhelyezett gépészeti felépítményekből áll. Az ingatlan Budapest VIII. kerületében, a dinamikusan fejlődő Corvin-negyed városrészben helyezkedik el. A szerkezetkész állapotban lévő épület hasznosítása érdekében funkcióváltás, valamint az ahhoz kapcsolódó szerkezeti átalakítások lehetősége merült fel.

A megbízás célja az volt, hogy feltárjuk az évek óta környezeti hatásoknak kitett csupasz szerkezet pillanatnyi műszaki állapotát, dokumentáljuk az esetleges károsodásokat, vizsgáljuk azok okait, hogy olyan műszaki adatokat szolgáltassunk, amelyek megalapozhatják a további beruházói döntéseket.

Megbízásunk elsősorban a falak, pillérek, gerendák és födémek statikai vizsgálatára terjedt ki az alábbi szempontok szerint:

-az épület monolit vasbeton szerkezeteinek szilárdságbecslő anyagvizsgálata, valamint a karbonátosodás mértékének meghatározása,

- épület esetleges tartószerkezeti eredetű károsodásainak dokumentálása, valamint lehetséges kiváltó okokainak és összefüggéseinek vizsgálata.

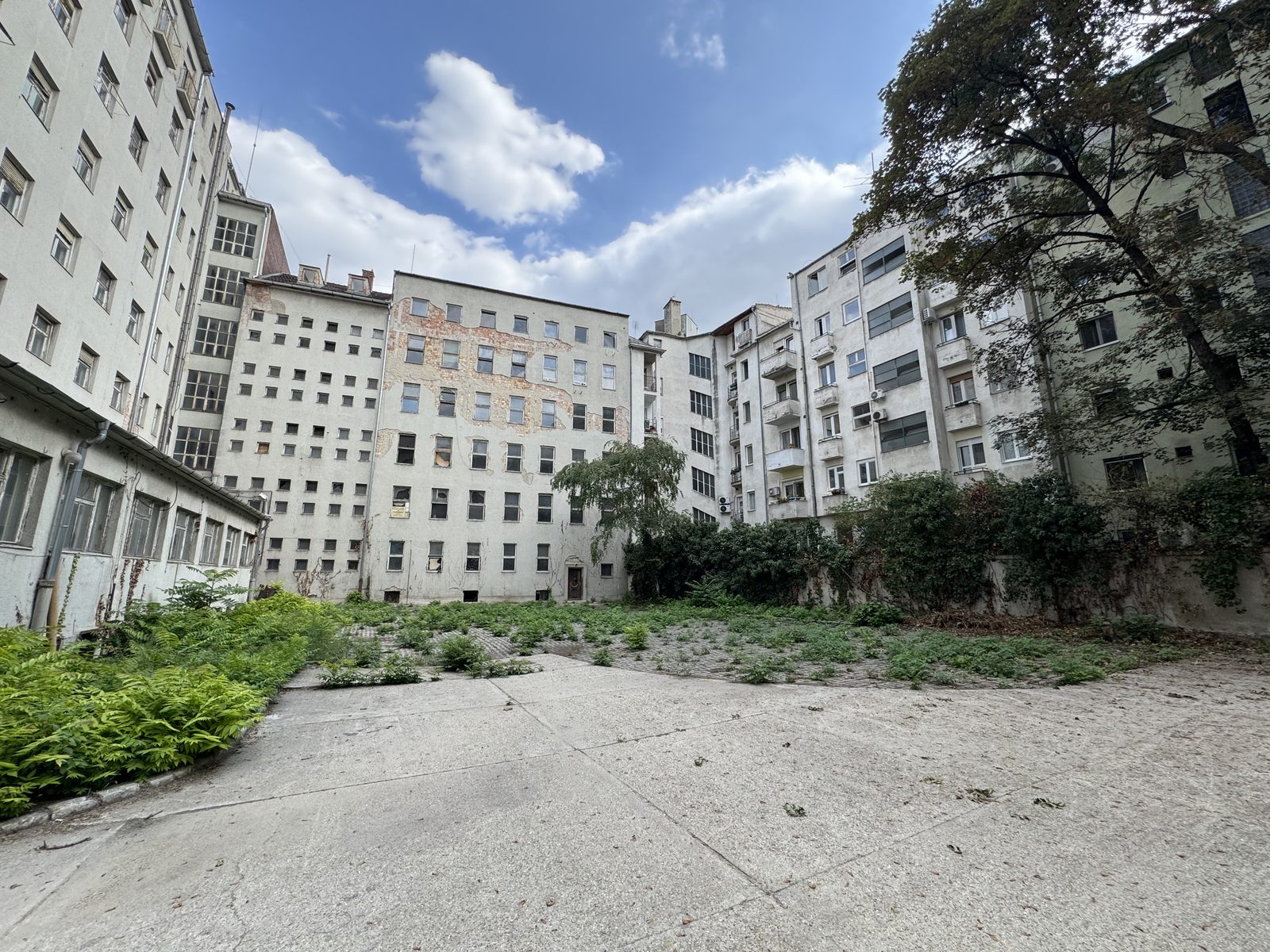

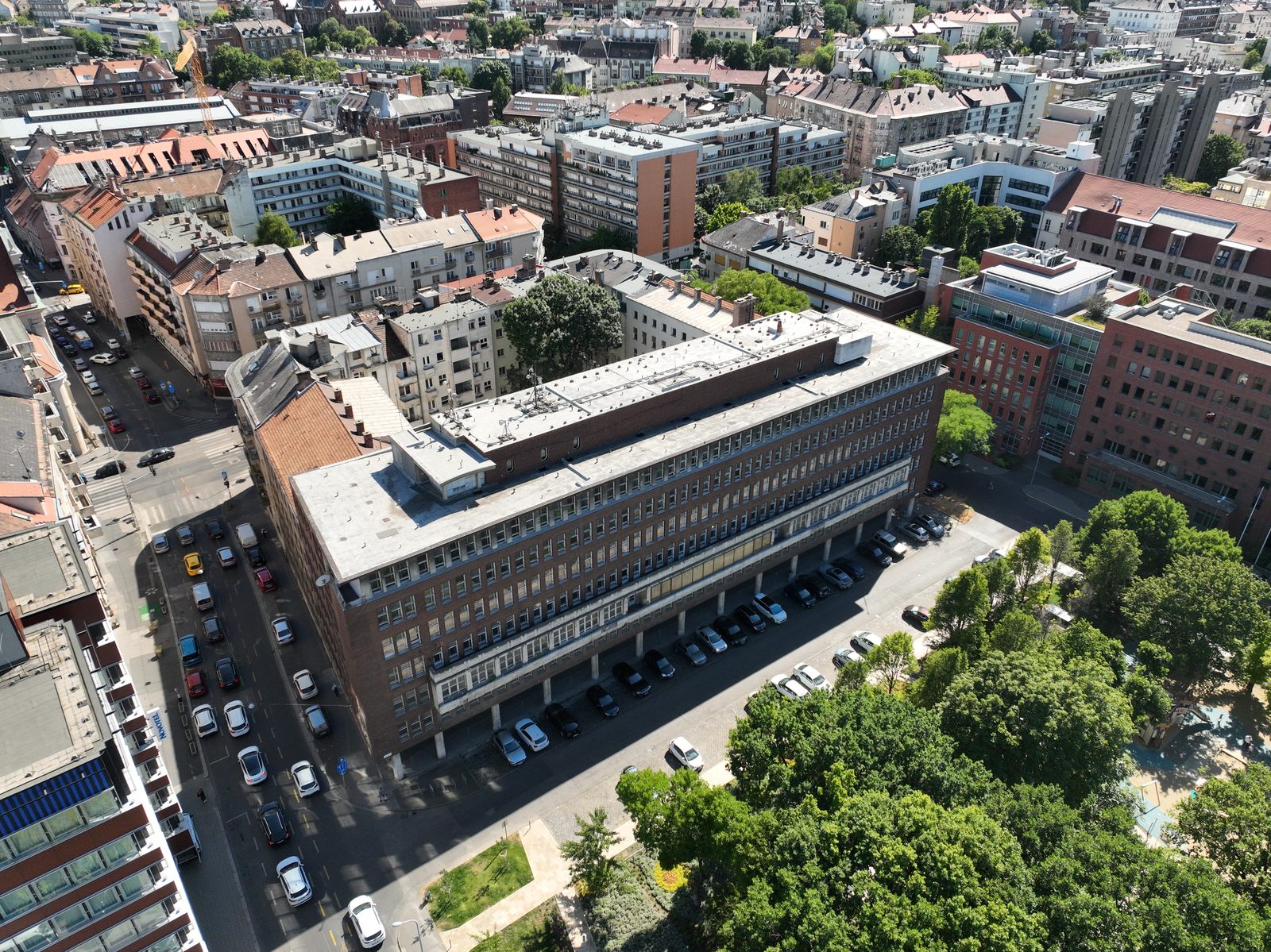

Az épület Buda egyik frekventált területén, a Dunától mintegy 100 méterre, az Országházzal szemben, a Fő utca, a Nagy Imre tér és a Gyorskocsi utca által határolt telken helyezkedik el.

Az évek óta üresen álló egykori MTESZ irodaház hasznosítását tervezik, amelyhez kapcsolódóan elvégeztük az alaprajzilag U alakú, teljes egészében alápincézett, oldalszárnyaiban ötemeletes, fő épületszárnyában hétemeletes, pillérvázas szerkezet épületdiagynosztikai vizsgálatát, melynek célja az épületről készült korábbi szakvélemények felülvizsgálata, illetve egy, az épület rehabilitációjának tervezési folyamatát megelőző adati klaszter létrehozása az alábbi szempontok szerint:

- épület tartószerkezeti rendszerének meghatározása,

- a jellemző tartószerkezeti elemek anyagának, keresztmetszeti kialakításának vizsgálata, előregyártott termékek gyártmányának és a beépítés módjának meghatározása,

- az épület monolit vasbeton, és bauxitbeton szerkezeteinek szilárdságbecslő anyagvizsgálata, mértékének meghatározása,

-épület tartószerkezeti eredetű károsodásainak dokumentálása, valamint a kiváltó okok és összefüggések vizsgálata,

-az épület tartószerkezetén szükséges beavatkozások és a beavatkozásokhoz alkalmazható technológiák meghatározása.

Az épületet négy dilatációs „vonal” összesen öt szerkezeti egységre bontja. A két utólag épült oldalszárny képez egy-egy szerkezeti egységet, mind anyaghasználatában, mind a szerkezeti hálózat tekintetében. A pinceszinten a pillérek és vasbeton falak mindenhol portlandcement tartalmú betonnal készültek, ahogy az oldalszárnyak és az utólagosan kialakított 7. emeleti szerkezetek is, ugyanakkor a Nagy Imre tér felőli épületszárny földszint és 6. emelet közötti szerkezetei bauxitbeton alkalmazásával készültek. A szakvélemény elkészítését követően megbízást kaptunk a tervezett felújításhoz, korszerűsítéshez kapcsodó statikai tervdokumentáció elkészítésére. A megbízás keretein belül feladatunk részét képezte a meglévő szerkezet megerősítéseinek megtervezése, a meglévő épület szerkezeti átépítéséhez kapcsolódó, valamint az új épületszerkezetek tartószerkezeti terveinek elkészítése. A tervezés során átfogó megoldást kellett találni a bauxitbeton szerkezetek teherbírásának növelésére, vagy a terhelésük csökkentésére, valamint biztosítani kellett az épület vízszintes irányú merevségét, merevítő rendszerek létesítését minden dilatációs egységben egyedileg.

Az épület tartószerkezetéről dilatációk szerint szétválasztva térbeli végeselemes modellek készültek AxisVM szoftverben, melyben modellezésre kerültek a meglévő megmaradó tartószerkezetek is. Az épület háromdimenziós modellezése és a statikai tervek előállítása Tekla Structures programmal készült.

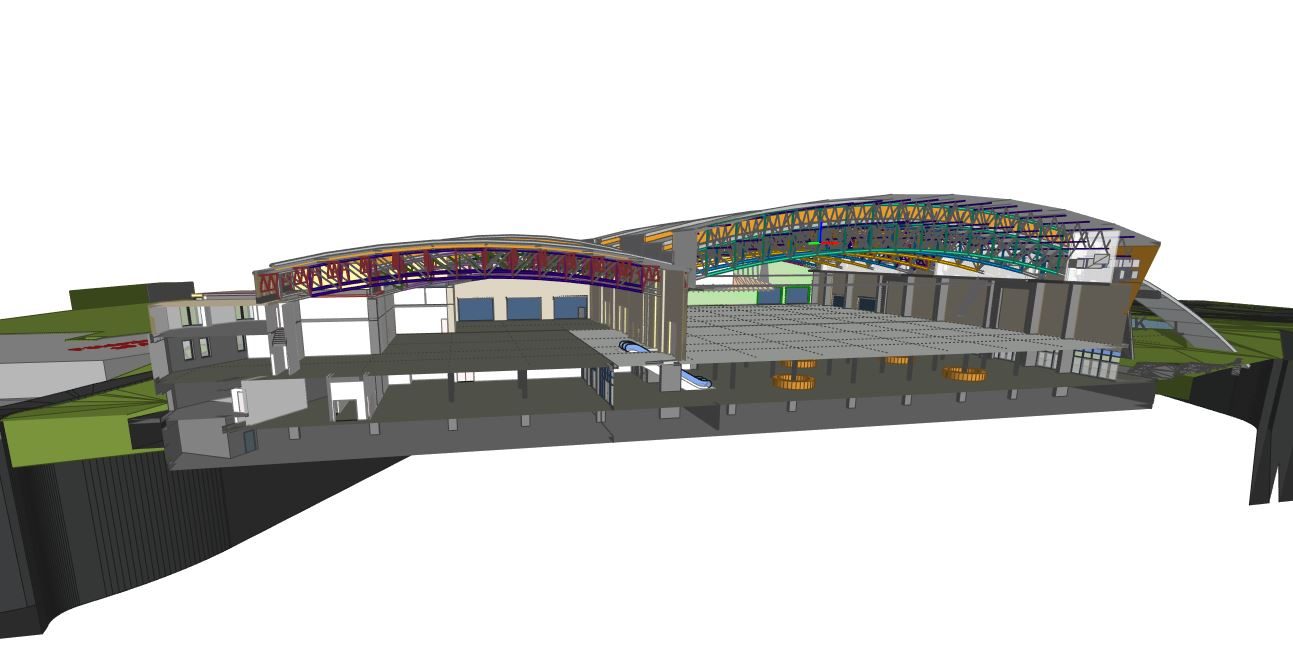

Az épület több ezer fő befogadására alkalmas konferenciaközpontként és kiállítótérként funkcionál majd, és az ezekhez szükséges szociális, üzemeltetési, raktározási és parkolási célokat szolgáló területeket foglalja magában. A projekt jelenleg az engedélyezési tervfázisban van.

Az épületet egy mélygarázs, részben föld alatt lévő földszint és egy átlagosan 10 m magas emelet alkotja. Tartószerkezetét tekintve, monolit vasbetonból készült lemezalapozás, falak, pillérek, födémek, valamint előregyártott, monolit gerendák, födémpallók és acél rácsostartókból készült tetőszerkezet alkotja. Az épület kiterjedése a szerkezet négy dilatációs egységre való bontását tette szükségessé.

A legnagyobb tervezési kihívást az épület földszintje jelentette a 60, 40, 35 és 25 m-es fesztávolságú kiállítóterek szükségessége miatt. Ezen a szinten a nagy fesztávolságú rácsostartók monolit vasbeton pillérekre támaszkodnak fel. A tetőszerkezet építészeti koncepciója a Balaton hullámzását idézi, amelyet változó pillérmagasságokkal és eltérő geometriai kialakítású rácsostartókkal érnek el.

A tervezés során szem előtt kellett tartanunk a gyors kivitelezhetőséget, minél több szerkezeti elem előregyárthatóságát, az épület egyedi geometriáját, és hogy a látogatóknak ne egy ipari csarnok vagy egy hangár hangulatát keltse.

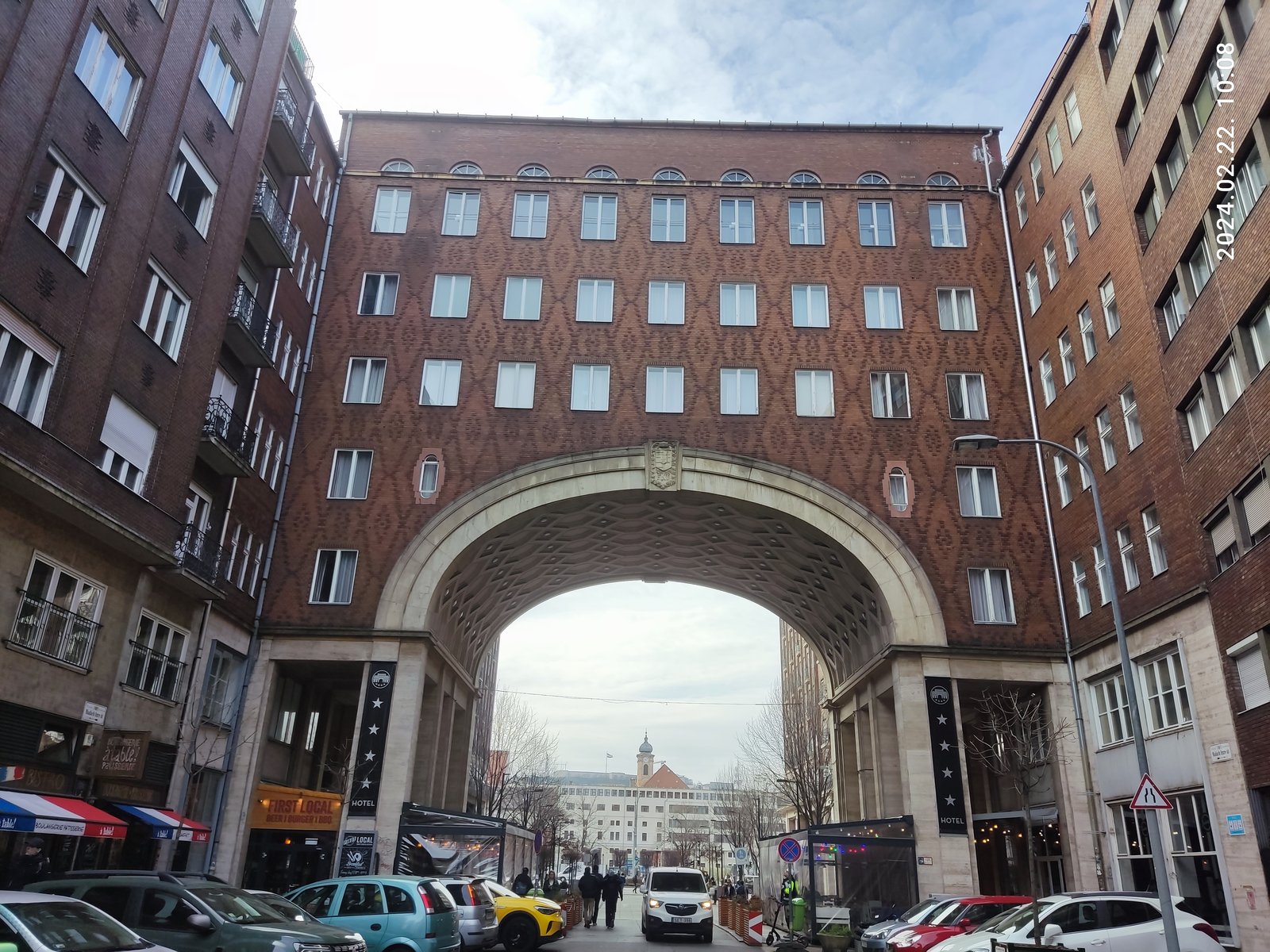

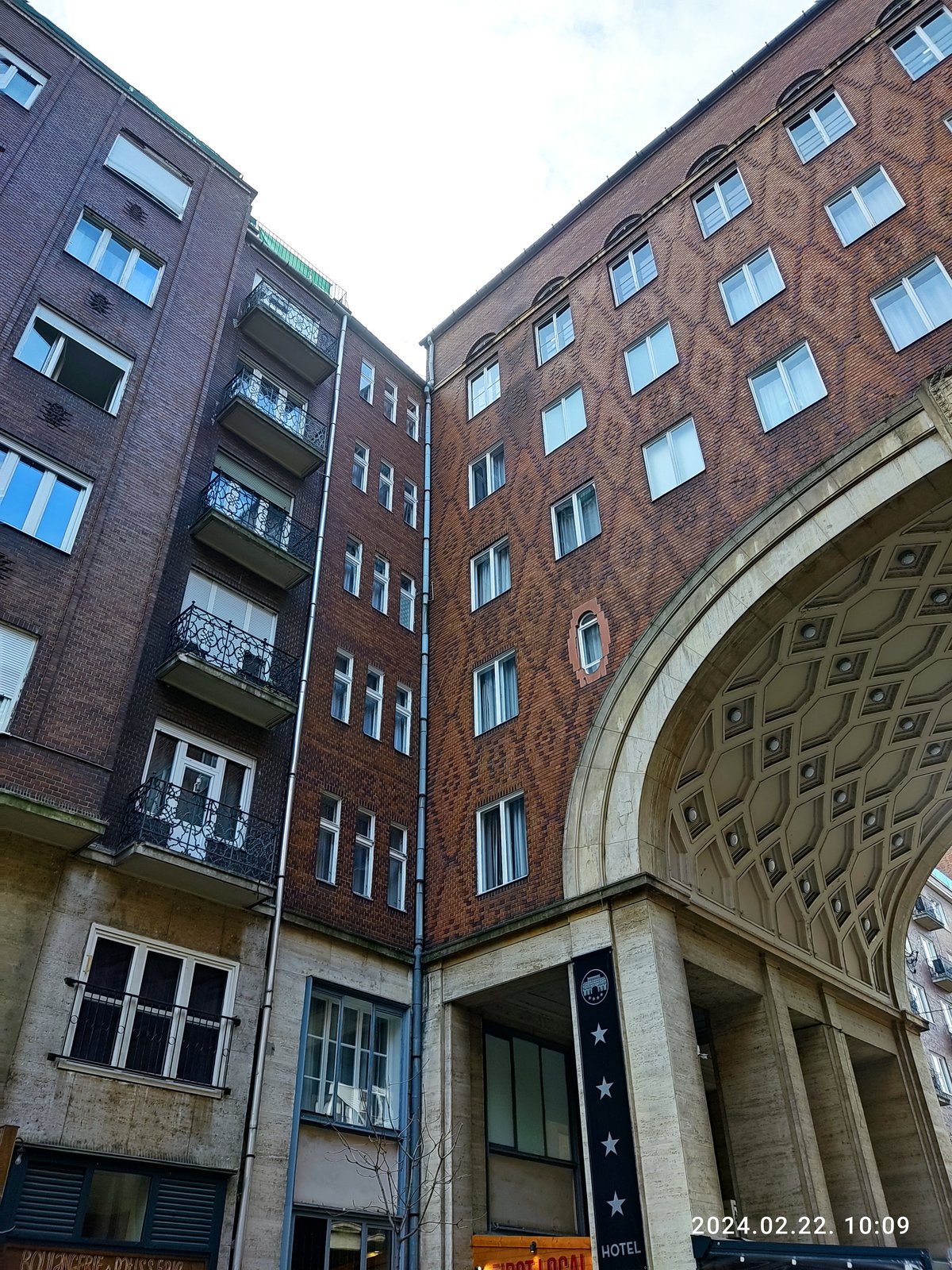

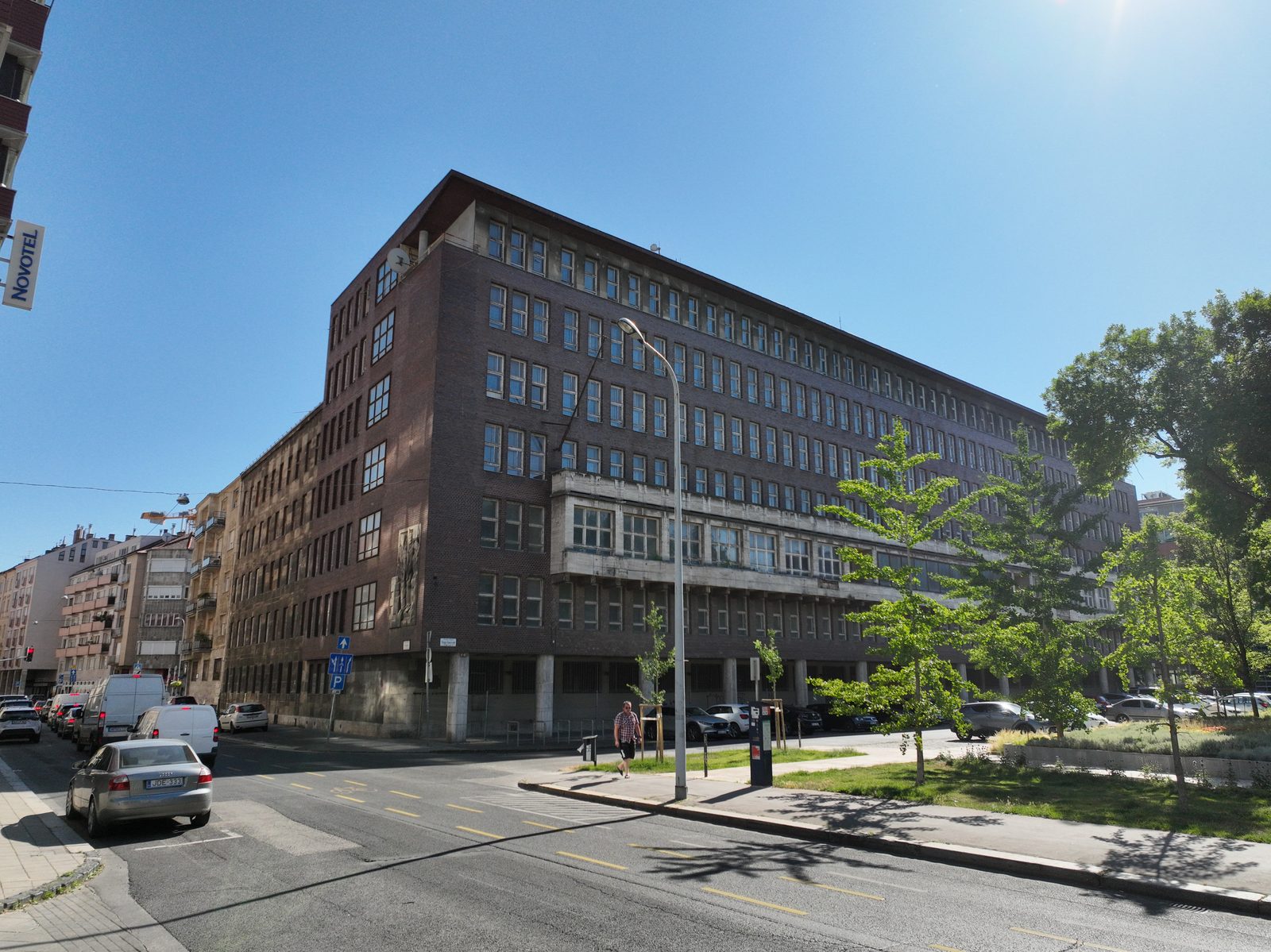

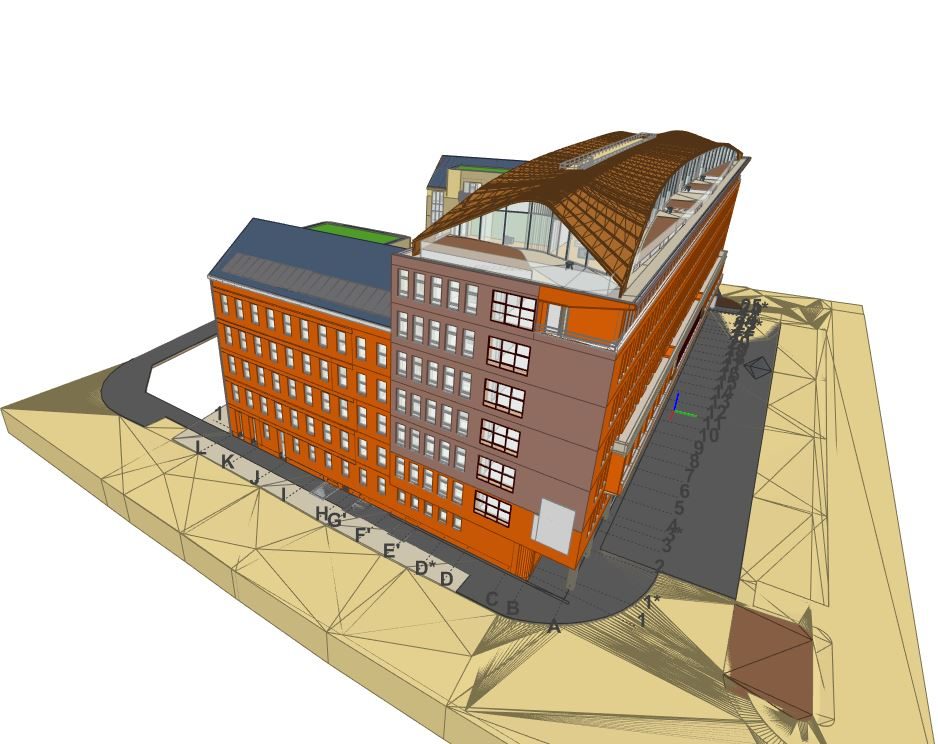

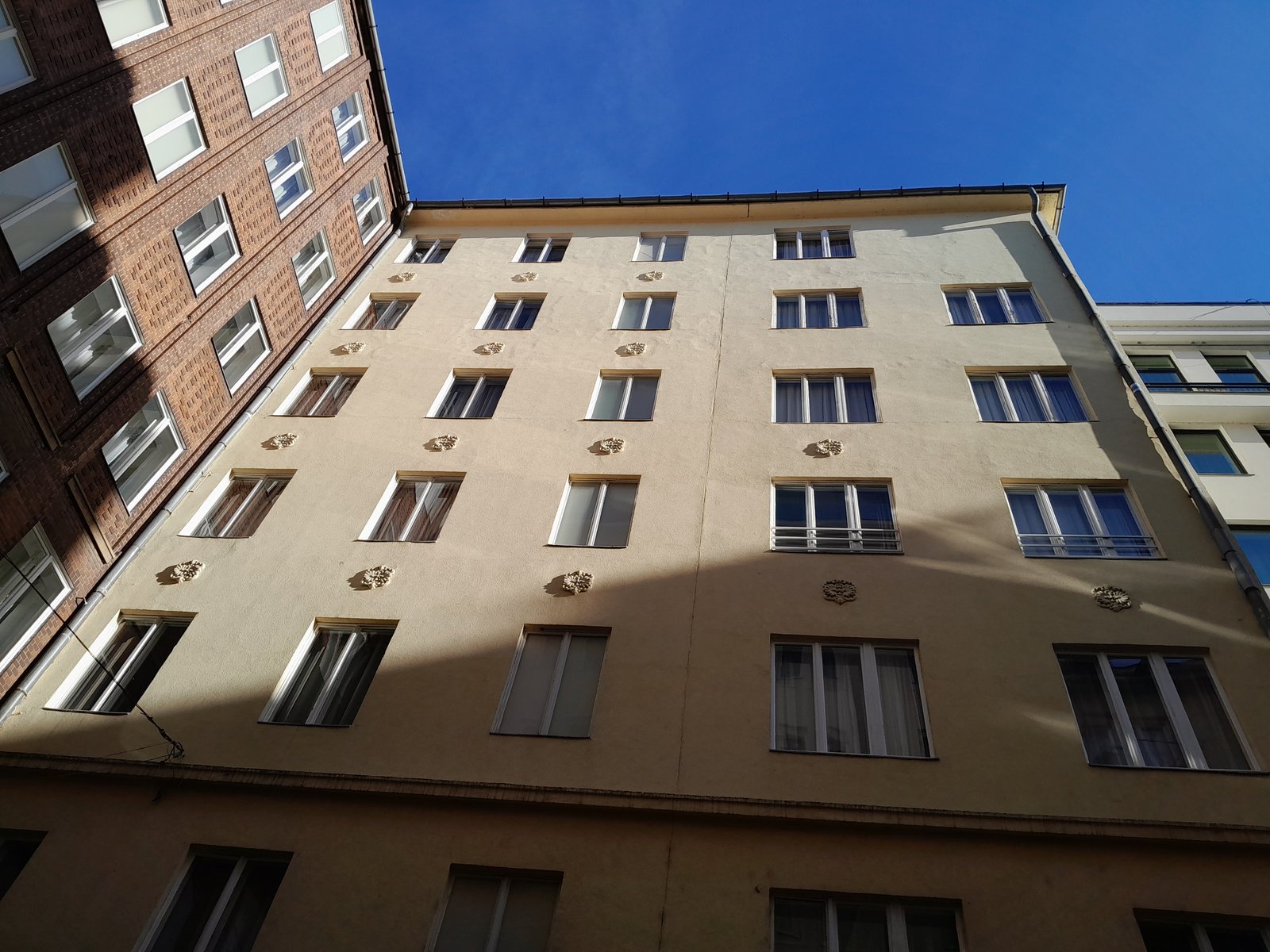

A tárgyi épület Budapest belvárosában, a VII. kerületben, a Madách Imre tér észak-keleti határán helyezkedik el. Az épület fennállása óta iroda-, szálloda- és vendéglátó funkciókat lát el. Kialakítása pince-, földszint-, magasföldszint- és öt emeletszintből áll.

Az épület és a Madách tér létrejöttének előzménye egy jelentős városrendezési probléma volt. A 20. század elejére Erzsébetváros túlzsúfolttá vált, a szűk utcák már nem tudták megfelelően kiszolgálni az egyre növekvő forgalmat. Ennek megoldására egy új, széles sugárút kialakítását tervezték, amely a belvárost kötötte volna össze a Városligettel. Az elképzelés először 1902-ben merült fel, majd 1908-ban öltött konkrét formát, azonban az első világháború kitörése megakadályozta a megvalósítását. A tervet az 1920-as évek végén vették ismét napirendre, amikor építészeti tervpályázatot írtak ki a terület rendezésére. Ennek eredményeként épültek meg a Madách-házak és a Madách tér jellegzetes, kapuzatszerű impozáns épületei. A teljes sugárút kialakítása azonban a második világháború és az anyagi források hiánya miatt végül elmaradt, így csupán a ma is látható bevezető szakasz valósult meg.

Az épület eredeti tervdokumentációja nem áll rendelkezésre, ugyanakkor az építés időpontja 1938-ra tehető, amit a feltárt szerkezetek és alkalmazott építési technológiák kora is alátámaszt.

2023 decemberében a tárgyi épületen végzendő épületdiagnosztikai, illetve roncsolásmentes szilárdságbecslő vizsgálatok elvégzésére kérték fel cégünket, kiemelt figyelmet fordítva a díszterem fölötti födém vizsgálatára, melynek hasznosítását tervezték.

Megbízásunk elsősorban a falak, pillérek, gerendák és födémek statikai vizsgálatára terjedt ki az alábbi szempontok szerint:

- épület tartószerkezeti rendszerének pontos felderítése,

-a jellemző tartószerkezeti elemek anyagának, keresztmetszeti kialakításának vizsgálata, előregyártott termékek gyártmányának és a beépítés módjának meghatározása,

-az épület előregyártott, monolit vasbeton, esetleg bauxitbeton szerkezeteinek szilárdságbecslő anyagvizsgálata, valamint a karbonátosodás jelen időpontban történő mértékének meghatározása,

- az épület tömör tégla tartófalazatainak Schmidt‐kalapácsos és penetrométeres szilárdságbecslő anyagvizsgálata,

-épület tartószerkezeti eredetű károsodásainak dokumentálása, valamint a kiváltó okok és összefüggések vizsgálata.

Vizsgálataink során az előzetes várakozásunkkal ellentétben nem találtunk bauxitbetonból készült tartószerkezeteket, ami annak tükrében különös, hogy a szomszédos, szinte egyszerre épült épületek mindegyike szerepel az ÉMI bauxitbeton szerkezeteket tartalmazó épületeinek listáján. A díszterem fölötti zárófödém vizsgálatával, rétegrendjének feltárásával pontos képet kaptunk az alkalmazott anyagokról, rétegvastagságokról és a szerkezet állapotáról, melyek tudatában információt szolgáltattunk a megrendelő részére a díszterem feletti terület hasznosításának lehetőségeiről.

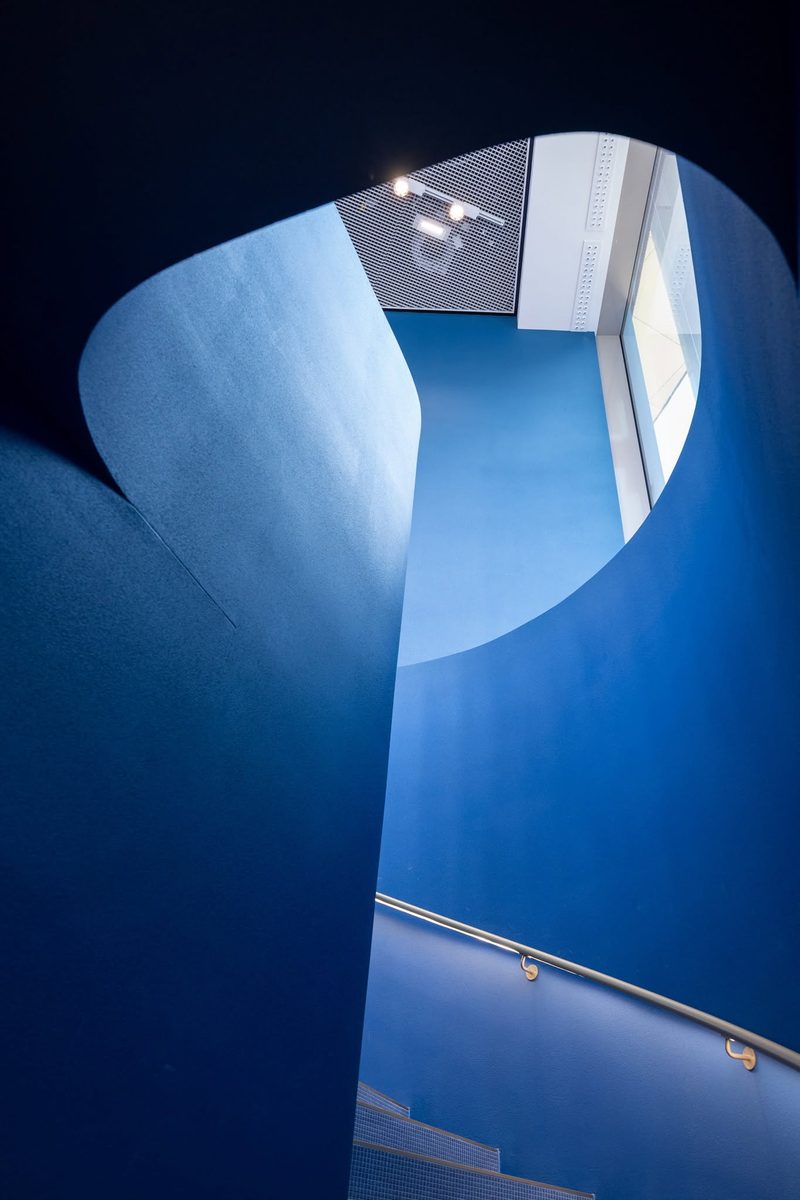

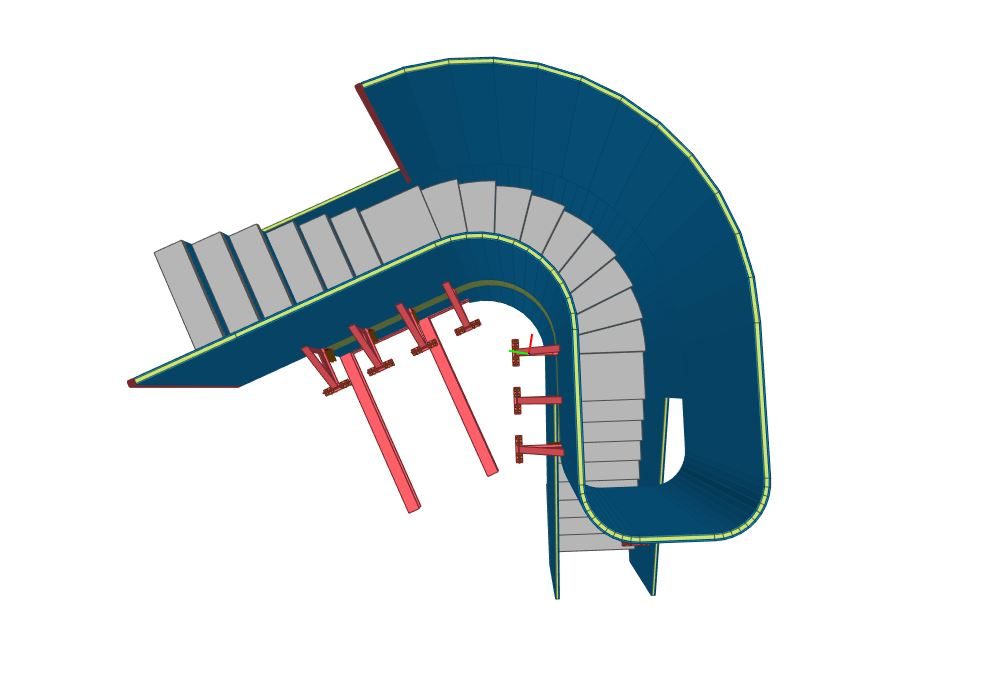

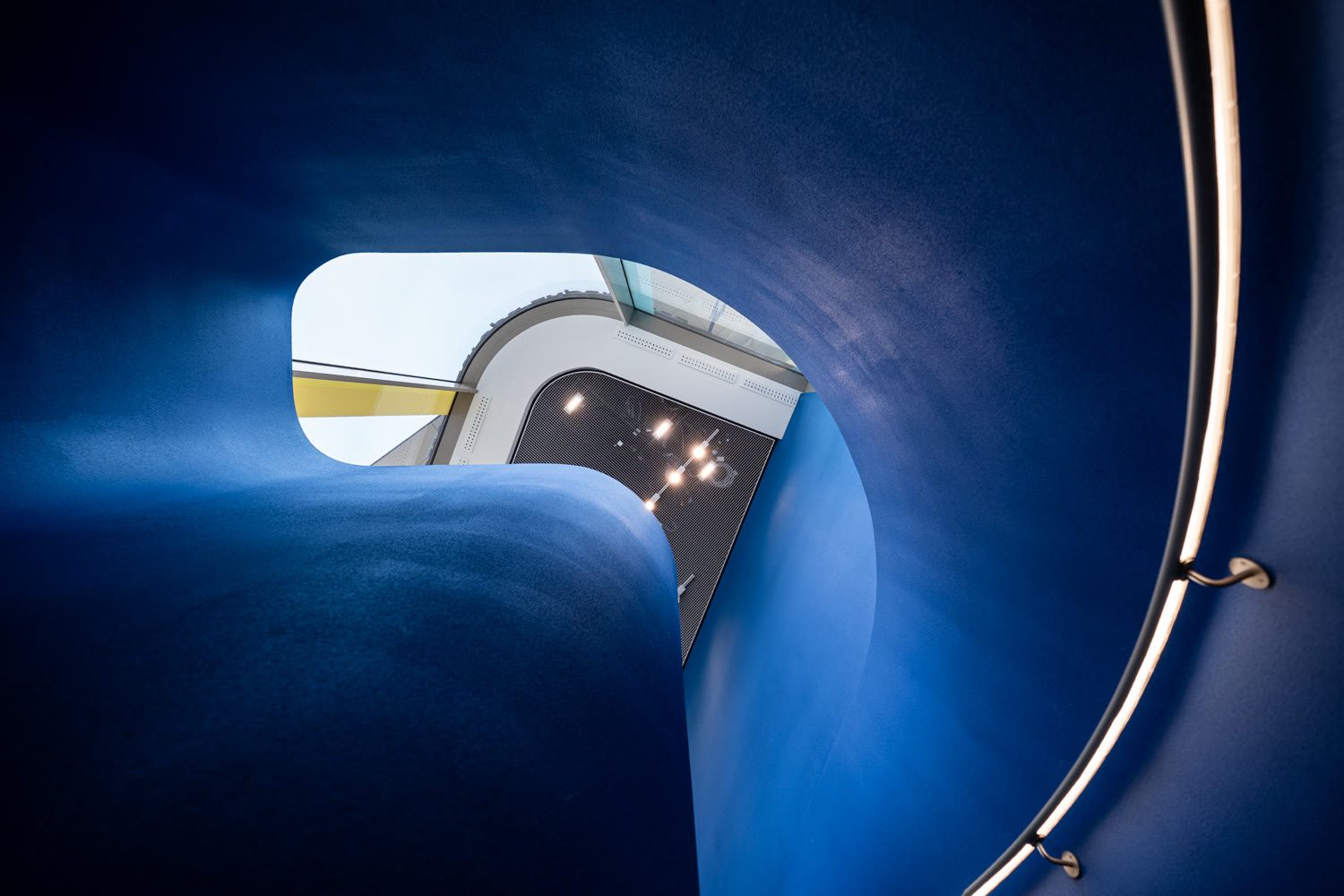

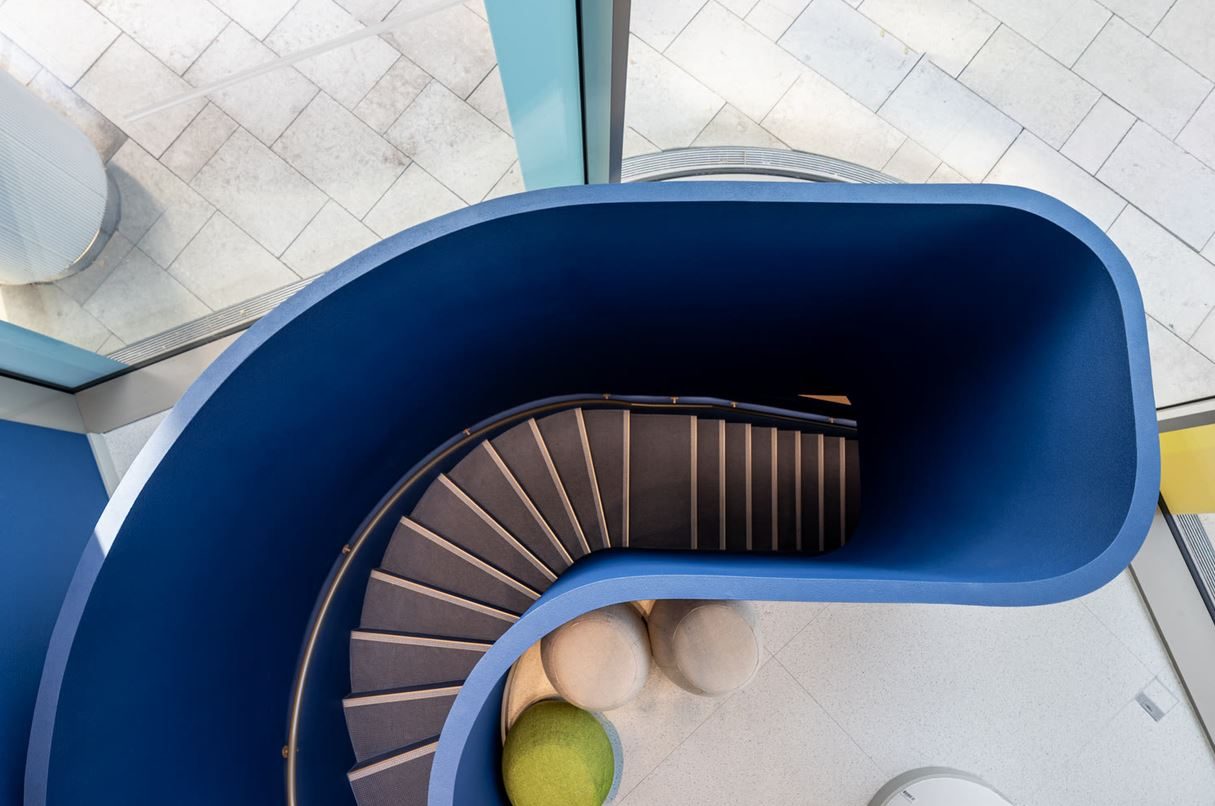

A tervezett gipszbeton lépcső Budapest belvárosában a Szervita Square Building területén került megépítésre, az Európa-élményközpont átalakítása kapcsán.

Az épület monolit vasbeton anyagú pillérvázas szerkezet, viszonylag bonyolult, íves homlokzatokkal és zöldtetős térszín alatti szakaszokkal.

A földszint és a -1 szint korábban nem állt közvetlen kapcsolatban, ezért kulcsfontosságú volt a két szint közti közlekedést biztosító új lift, illetve egy lépcső kialakítása. Az utóbbi építész koncepciója egy impozáns, íves vonalvezetésű, mellvédes kialakítású szerkezet volt, melynek megtervezésére cégünk megbízást kapott.

A lépcsőt gipszbetonból terveztük meg, ugyanis e technológia különgleges, vékony szerkezetek kialakítását teszi lehetővé, kiemelkedő szilárdság biztosítása mellett. A gipszbeton technológia anyagfizikai hátterének kutatását, és mérnöki, kivitelezői gyakorlatba történő átültetését cégünk alapítójának ifj. Kászonyi Gábornak az édesapja, Prof. dr. Kászonyi Gábor CSc. kezdte a '80-es években, mely kutatást cégünk tovább folytatja.

A lépcsőkar nem csak a szokatlanul összetett geometriai kialakítása miatt okozott komoly tervezői és kivitelezői kihívást, hanem az érkező végének indirekt, kiváltó acélszerkezetekre történő letámasztása is tovább bonyolította a feladatot.

A statikai méretezést és szerkezeti vizsgálatokat az AxisVM tervezőszoftver segítségével végeztük.

Az épület háromdimenziós modellezése és a statikai tervek előállítása Tekla Structures programmal készült.
